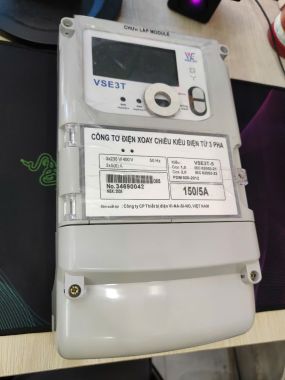

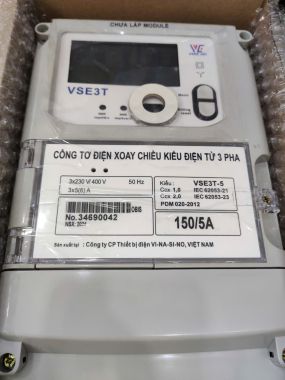

CÔNG TƠ ĐIỆN TỬ 3 PHA GIÁN TIẾP VSE3T-5

Công tơ điện tử 3 pha 3 giá Vinasino VSE3T là dang công tơ điện tử 3 pha gián tiếp Vinasino VSE3T-5.

Công tơ điện tử 3 pha VSE3T-5 đo đếm điện năng gián tiếp có dòng điện định mức là 5A, chịu dòng quá tải đến 6A.

Công tơ điện xoay chiều 3 pha kiểu điện tử (VSE3T) là sản phẩm của Công ty CP Thiết Bị Điện VI-NA-SI-NO, được sản xuất trên dây chuyền công nghệ hiện đại, sử dụng IC đo đếm có độ chính xác cao.

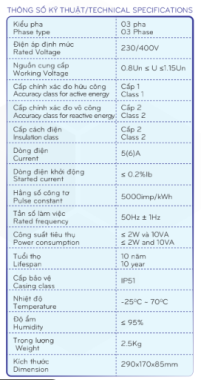

Công tơ điện tử 3 pha 3 giá gián tiếp Vinasino VSE3T-5 có các thông số sau:

• Điện áp danh định pha : 3x230/400VAC
• Tần số danh định : 50Hz
• Dòng điện định mức : 5A
• Dòng điện quá tải : 6A
• Dải điện áp giới hạn làm việc danh định : 0.9-1.1 Un
• Cấp chính xác : 1
• Số biểu giá : 3

Cấu tạo công tơ điện tử 3 pha 3 giá VSE3T-5:

• Vỏ công tơ sử dụng vật liệu ABS chống cháy, không chứa các thành phần vật liệu gây ô nhiễm nguy hiểm ( thủy ngân, camium, cobalt,... )

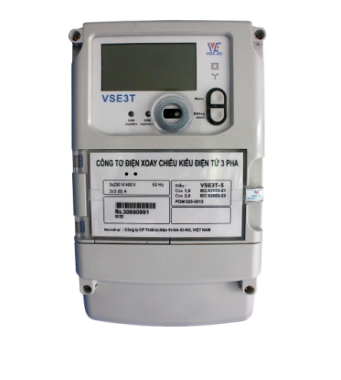

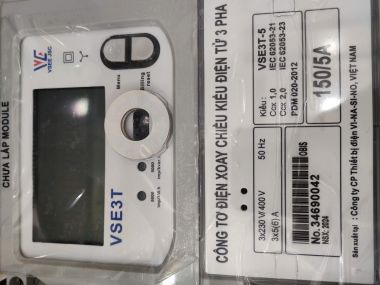

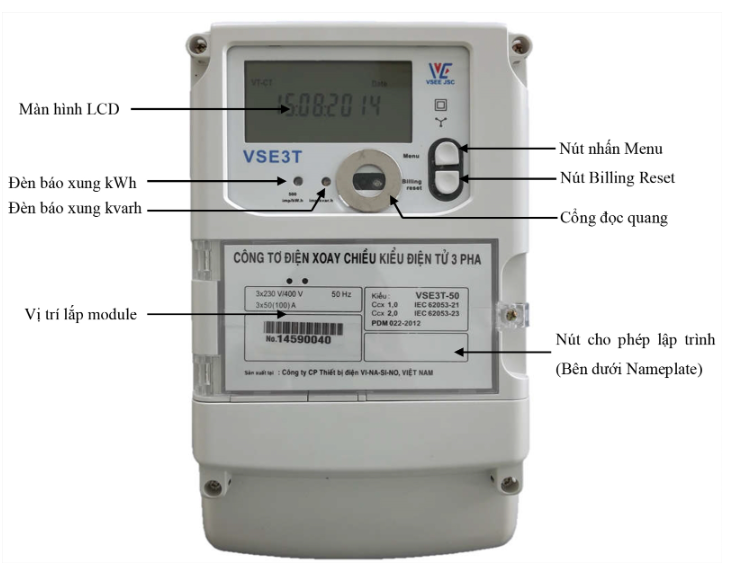

• Hình dáng bên ngoài công tơ điện xoay chiều 3 pha VSE3T gồm màn hình LCD, nút nhấn chức năng, cổng kết nối và các đèn LED báo xung.

Nguyên lý hoạt động công tơ điện 3 pha Vinasino VSE3T-5

• Khi công tơ làm việc thì điện áp và dòng điện lấy mẫu riêng biệt. Dữ liệu được sử lý bằng một mạch tổ hợp đặc biệt để tính công suất sau đó gửi tới CPU để xử lý. CPU xử lý các dữ liệu vào ra, tính toán công suất 3 pha A, B, C hiển thị lên LCD, giao tiếp với cổng quang hoặc cổng RS485.

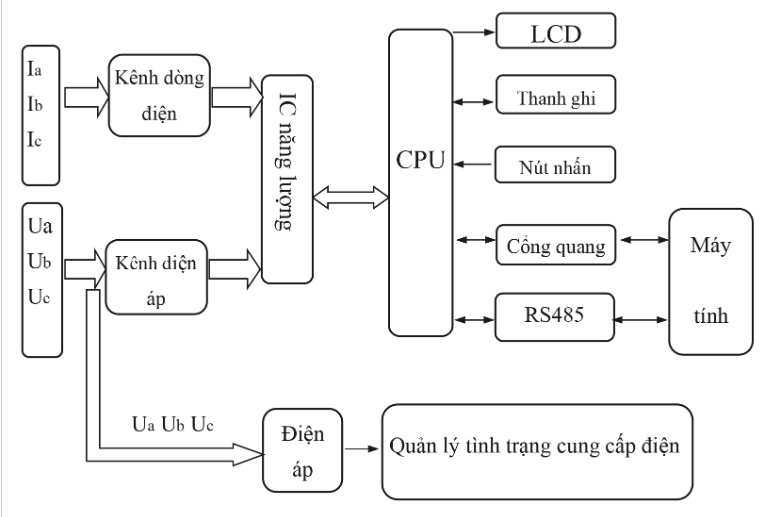

• Từ đó ta có sơ đồ khối hoạt động của công tơ điện 3 pha vinasino VSE3T-5 như sau:

Thông số hiển thị màn hình LCD:

• Sau khi được cấp nguồn công tơ sẽ khởi động trong 3s ( LCD hiển thị đầy đủ các nội dung ), khi ổn định sẽ hiển thị các thông số trong chế độ tự động ( có thể tùy chọn các thông số để hiển thị bằng phần mền cài đặt ). Thời gian hiển thị giữa các thông số có thể lập trình từ 1s đến 60s.
• Có 2 chế độ hiển thị cho công tơ là chế độ tự động ( tự cuộn chuyển màn hình ) và chế độ bằng tay ( tác động bằng nút nhấn menu ).
• Hiển thị cảnh báo lỗi khi có lỗi xảy ra, màn hình công tơ sẽ tự động các lỗi dưới dạng mã số như sau:

• Err07	Err06	Err05	Err04	Err03	Err01
  Quá dòng	3 pha không cân bằng	Quá áp	Mất pha	Sai thứ tự pha	Lỗi phần cứng

Hướng dẫn sử dụng và lắp đặt:

• • Công tơ được lắp đặt ở nơi thoáng mát và khô ráo, tránh ánh nắng mặt trời chiếu trực tiếp, được cố định bằng 1 mốc treo và 2 ốc.
  • Công tơ được đấu dây theo đúng sơ đồ đấu dây ( được in dưới nắp hộp đấu dây ) và các ốc trong hộp đấu dây phải được vặn chặt để tránh tình trạng cháy hoặc phát sinh nhiệt độ do tiếp xúc kém.
  • Sơ đồ đấu dây công tơ điện 3 pha gián tiếp VSE3T-5:

Công tơ điện tử 3 pha Vinasino VSE3T-5 là một thiết bị đo lường điện năng hiện đại, được thiết kế để đáp ứng các yêu cầu về quản lý năng lượng trong môi trường công nghiệp và thương mại. Được phân phối chính hãng bởi Nhà Phân Phối Điện Tuấn Khang, sản phẩm này mang lại nhiều tính năng và ưu điểm vượt trội so với các loại công tơ truyền thống. Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về các đặc điểm, tính năng, lợi ích và ứng dụng của công tơ điện tử 3 pha Vinasino VSE3T-5
