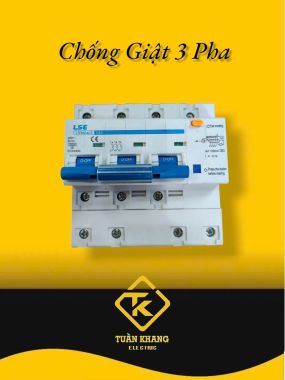

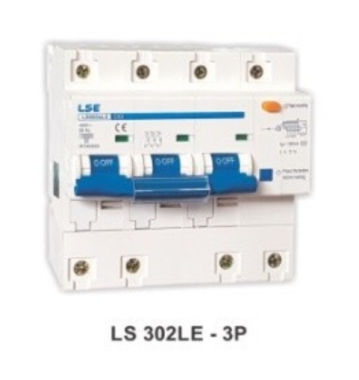

CẦU DAO CHỐNG GIẬT CHỐNG RÒ 3 PHA LSE RCB LS302LE 80A, 100A, 125A

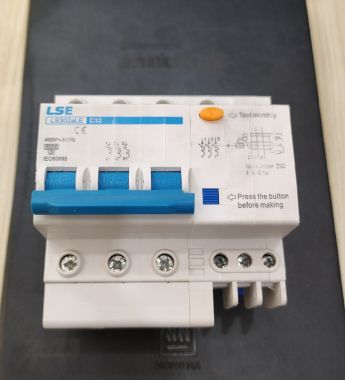

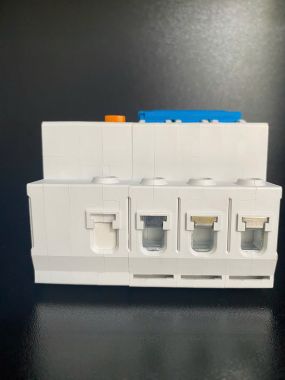

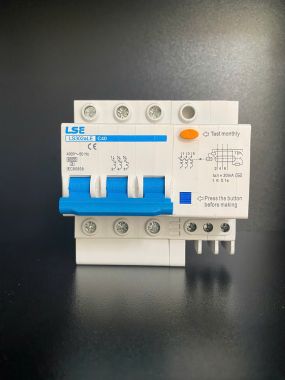

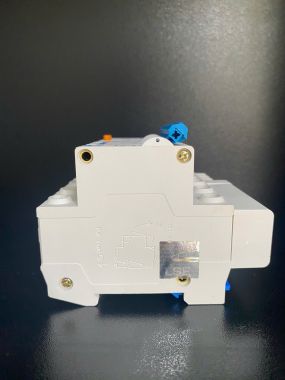

Cầu dao chống giật chống rò 3 pha LS302aLE

Thông số kỹ thuật chính

• Mã sản phẩm: LS302aLE

• Dòng điện định mức: Có các lựa chọn 32A/ 40A/ 50A/ 63A/ 80A/100A/125A

• Điện áp hoạt động: 400V ~ 50Hz

• Dòng cắt ngắn mạch (Icu): 6000A

• Dòng rò (IΔn): 30mA

• Thời gian ngắt: ≤ 0.1 giây

• Số cực: 4P (3P + N)

• Tiêu chuẩn: IEC 60898

• Tính năng test định kỳ: Có nút nhấn kiểm tra hoạt động

• Khuyến nghị kiểm tra: Nhấn nút test mỗi tháng một lần để đảm bảo thiết bị hoạt động ổn định

1. Đặc điểm nổi bật cầu dao chống giật chống rò 3 pha

🔹 Tích hợp bảo vệ chống giật và quá tải: Thiết bị ngắt điện tức thì khi phát hiện dòng rò vượt quá 30mA, giúp bảo vệ an toàn cho người sử dụng.
🔹 Thiết kế nhỏ gọn – dễ lắp đặt: Phù hợp cho tủ điện dân dụng, công nghiệp, xưởng sản xuất, kho lạnh...
🔹 Độ bền cao – hoạt động ổn định: Sử dụng vật liệu chống cháy, cơ cấu đóng cắt bền bỉ giúp thiết bị hoạt động tốt trong điều kiện môi trường khắc nghiệt.
🔹 Dễ dàng kiểm tra với nút test màu cam: Chỉ cần nhấn nút test định kỳ để đảm bảo thiết bị vẫn còn khả năng chống rò.
🔹 Đảm bảo an toàn tuyệt đối: Hạn chế tối đa các tai nạn điện nguy hiểm, đặc biệt trong môi trường ẩm ướt, sản xuất cơ khí, xây dựng, nông nghiệp...

2. Hướng dẫn sử dụng cầu dao chống giật chống rò 3 pha

• Bước 1: Kiểm tra đúng sơ đồ đấu nối và kết nối thiết bị vào nguồn điện 3 pha.

• Bước 2: Nhấn nút test (màu cam) để kiểm tra thiết bị hoạt động.

• Bước 3: Gạt cần ON để đưa thiết bị vào chế độ hoạt động.

• Bước 4: Định kỳ 1 lần/tháng, nhấn nút test để đảm bảo khả năng ngắt khi có sự cố.

3. Nguyên lý hoạt động của cầu dao chống giật chống rò 3 pha LSE LS302LE

Cầu dao chống giật chống rò 3 pha LSE LS302LE hoạt động dựa trên nguyên lý phát hiện dòng điện rò (Residual Current) – tức là khi có sự mất cân bằng dòng điện giữa dây pha và dây trung tính (N) trong mạch điện, thiết bị sẽ tự động ngắt mạch để bảo vệ người và thiết bị điện.

🔍 Cụ thể nguyên lý như sau:

1. Dòng điện bình thường:

   • Khi các thiết bị điện hoạt động bình thường, dòng điện đi vào qua dây pha sẽ bằng dòng điện đi ra qua dây trung tính (N), nên tổng dòng điện rò = 0.

   • Trong trạng thái này, cầu dao LS302LE vẫn giữ mạch điện ON, cấp điện cho hệ thống.

2. Khi xảy ra sự cố rò điện (rò xuống đất, rò qua vỏ kim loại, tiếp xúc người…):

   • Lúc này có một phần dòng điện “chệch hướng” (rò ra đất) không quay lại qua dây trung tính.

   • Máy biến dòng tích hợp trong cầu dao sẽ phát hiện sự mất cân bằng giữa dòng đi vào và dòng trở về.

   • Nếu dòng rò vượt quá ngưỡng cài đặt 30mA, mạch bên trong thiết bị sẽ kích hoạt cơ chế ngắt tức thì trong ≤ 0.1 giây.

3. Kết quả:

   • Ngắt toàn bộ mạch điện, ngăn chặn nguy cơ giật điện, cháy nổ do rò điện.

   • Bảo vệ an toàn cho người sử dụng, thiết bị điện và hệ thống công trình.

4. Ứng dụng thực tế

👉 Sử dụng trong nhà máy, xưởng sản xuất, nơi có nhiều thiết bị điện công suất lớn
👉 Lắp đặt tại các công trình dân dụng, khách sạn, khu nghỉ dưỡng để đảm bảo an toàn
👉 Phù hợp cho hệ thống điện 3 pha – 4 dây (3P + N), phổ biến trong các công trình mới
