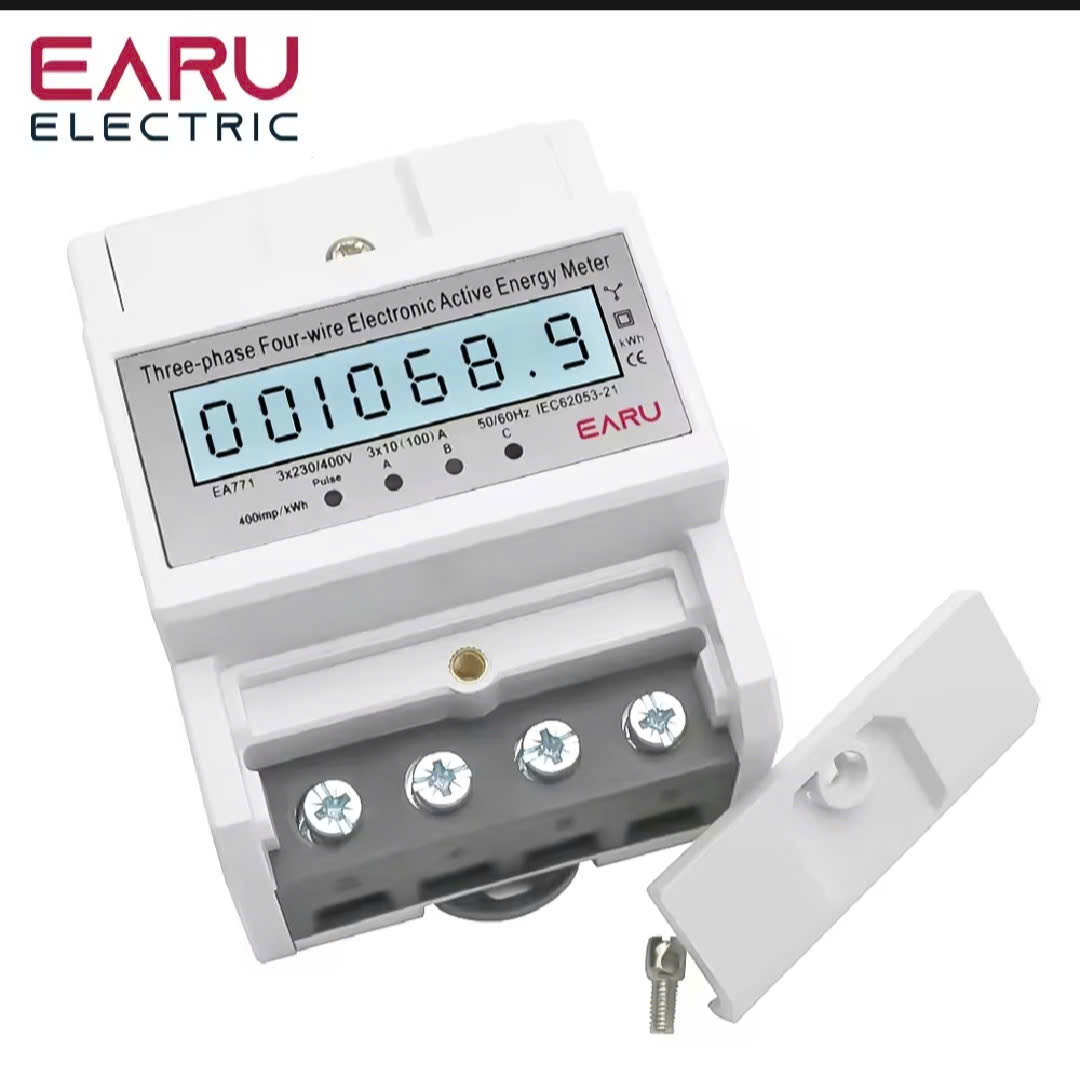

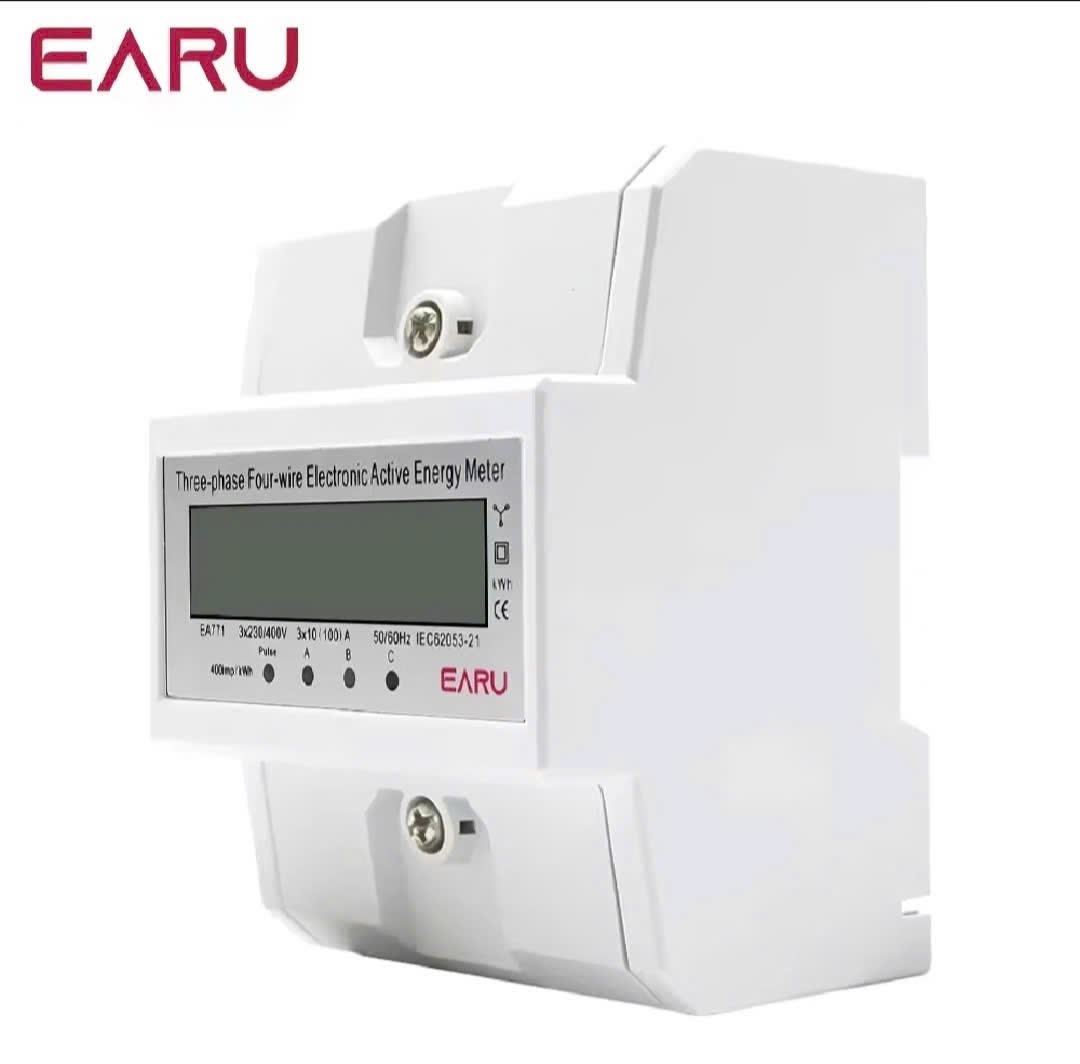

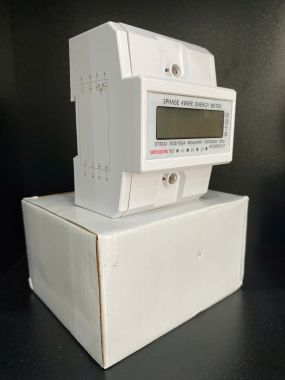

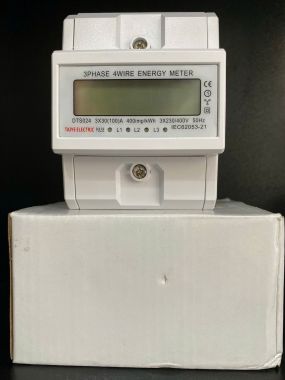

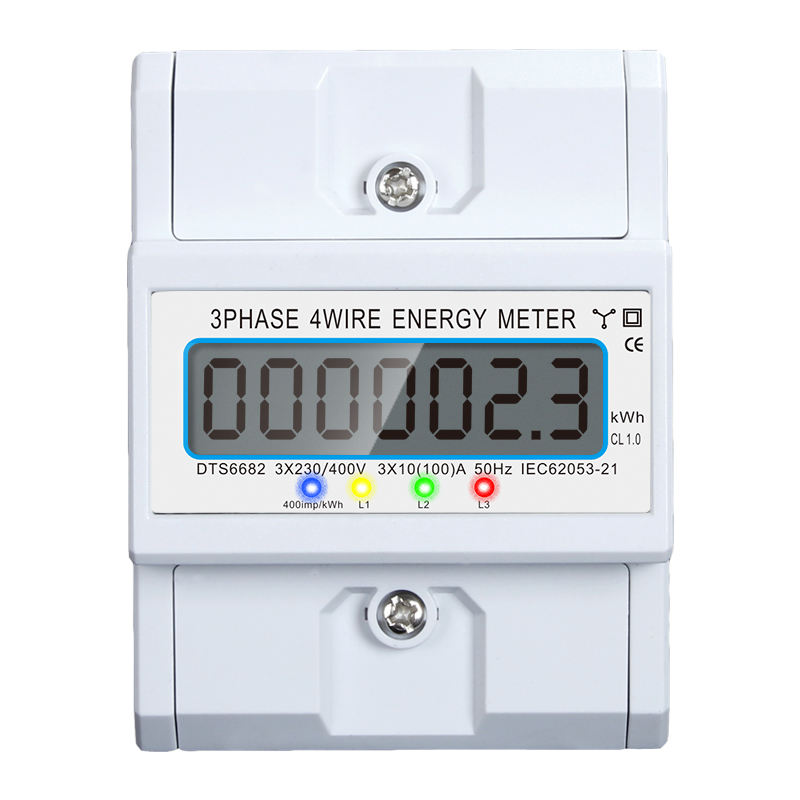

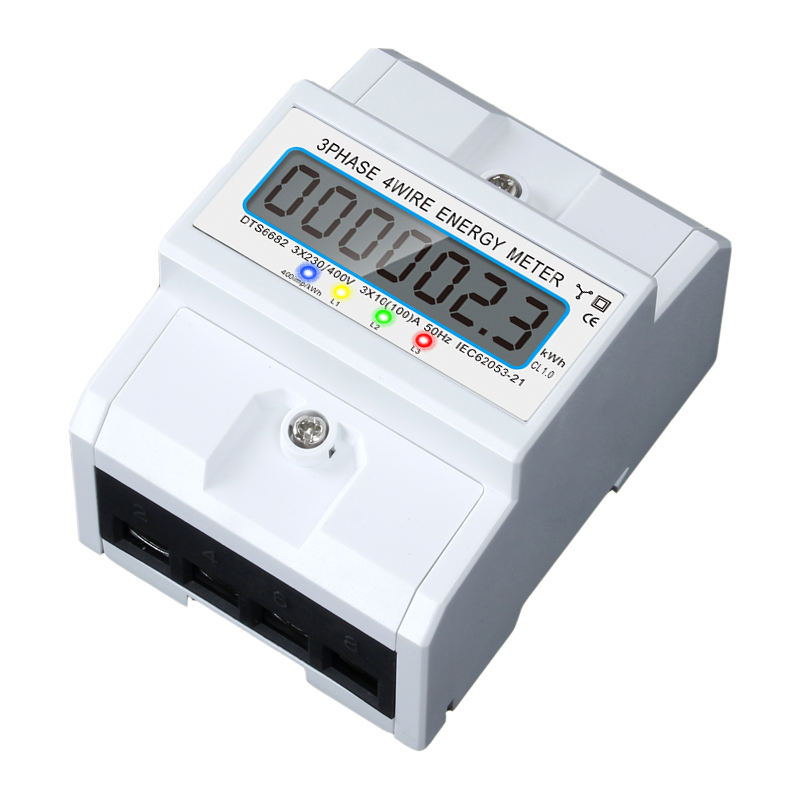

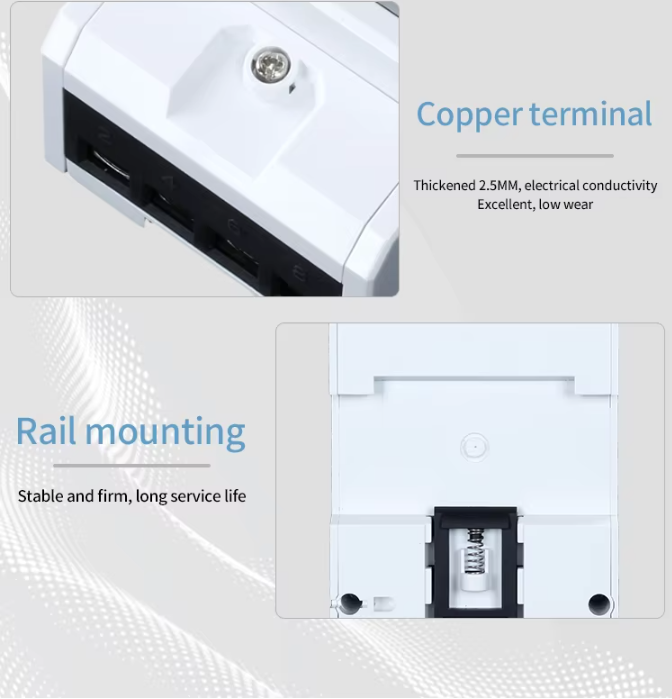

Công tơ điện tử 3 pha 4 dây trực tiếp 100A EARU - dạng thanh ray EA771

Công tơ điện tử 3 pha 4 dây :

Model : EA771
Chất liệu : Kim loại + ABS
Điện áp tham chiếu : 3 x 127/220V, 3 x 220/380V, 3 x 230/400V
Dòng điện tham chiếu: 3 x 10(100)A
Cấp chính xác : 1.0
Tần số : 50/60 Hz
Xung điện : 400 imp/kWh
Màn hình : LCD 6+1
Công suất tiêu thụ :  ≤ 2W, 10VA
Dòng điện khởi động :  0.004Ib
Nhiệt độ làm việc : -20°C đến 55°C
Nhiệt độ lưu trữ : -25°C đến 70°C
Điện áp hoạt động : 0.9 – 1.1 lần điện áp định mức
Điện áp cực hạn : 0.7 – 1.2 lần điện áp định mức
Độ ẩm tương đối :  ≤ 95% (trung bình năm ≤ 75%)
Loại công tơ : 3 pha 4 dây điện tử
Cấp độ bảo vệ : IP20
Trọng lượng :    400g

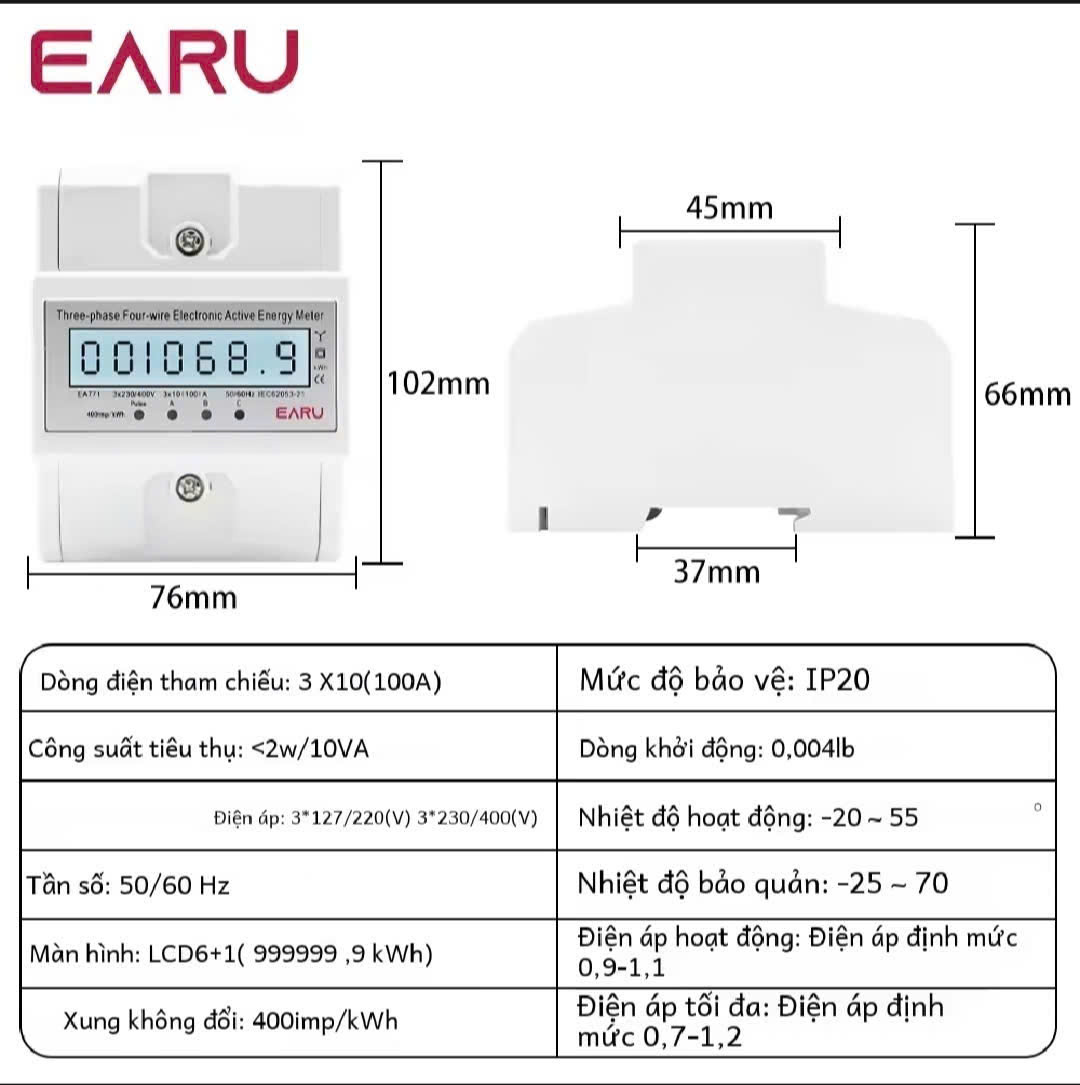

Kích thước :   100mm x 76mm x 65mm

Nguyên lý hoạt động của công tơ điện tử 3 pha 4 dây trực tiếp 100A EARU dựa trên việc đo lường và tính toán chính xác lượng điện năng tiêu thụ của hệ thống điện 3 pha bằng các cảm biến dòng và điện áp kết hợp với vi xử lý điện tử. Dưới đây là mô tả chi tiết về nguyên lý này:

1. Cấu tạo cơ bản của công tơ điện tử 3 pha 4 dây EARU

Công tơ điện tử 3 pha 4 dây EARU gồm các bộ phận chính:

Mạch đo dòng (CT - Current Transformer): Đo dòng điện đi qua từng pha.

Mạch đo áp (VT - Voltage Transformer): Đo điện áp từng pha so với dây trung tính.

Bộ vi xử lý (Microcontroller): Xử lý tín hiệu dòng và áp để tính toán công suất và điện năng tiêu thụ.

Bộ nhớ (EEPROM/Flash): Lưu trữ chỉ số điện năng, dữ liệu lịch sử và thông số vận hành.

Màn hình hiển thị LCD/LED: Hiển thị các thông số như điện áp, dòng điện, công suất, hệ số công suất, điện năng tiêu thụ...

Nguồn nuôi nội bộ: Chuyển đổi nguồn điện từ lưới để nuôi các mạch điện tử.

2. Nguyên lý đo lường và tính toán

a. Đo điện áp và dòng điện

- Mỗi pha sẽ có một cặp mạch đo dòng và đo áp.

- Mạch đo dòng sử dụng cảm biến dòng (như shunt hoặc biến dòng) để ghi nhận cường độ dòng điện chạy qua.

- Mạch đo áp lấy điện áp giữa từng pha với dây trung tính.

b. Tính công suất

Bộ vi xử lý liên tục lấy mẫu dòng điện và điện áp trong từng pha.

. Đo được cả điện năng tiêu thụ thuận và nghịch (nếu có).

. Hiển thị nhiều thông số: Điện áp từng pha, dòng điện từng pha, tổng điện năng, hệ số công suất, tần số,...

. Chính xác cao: Độ sai số thường ≤ 1%.

. Chịu dòng lớn: Thiết kế trực tiếp 100A, không cần biến dòng ngoài.

. Dễ lắp đặt: Thiết kế gọn gàng, đấu dây trực tiếp.

Nếu bạn đang tìm kiếm một thiết bị đo điện năng 3 pha chính xác, dễ sử dụng, tiết kiệm không gian và bền bỉ, thì Công tơ điện tử 3 pha 4 dây EARU 100A – Dạng thanh ray là lựa chọn hoàn hảo. Với khả năng đo trực tiếp dòng lên đến 100A và hàng loạt tính năng ưu việt, sản phẩm này chắc chắn sẽ làm hài lòng cả những khách hàng khó tính nhất.

Phân phối chính hãng bởi: Điện Tuấn Khang
Hỗ trợ tư vấn – bảo hành chính hãng
📞 Liên hệ ngay để được báo giá ưu đãi nhé !
