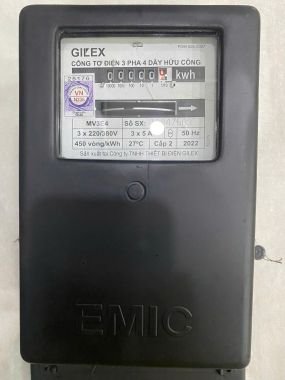

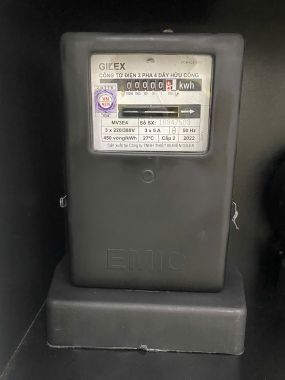

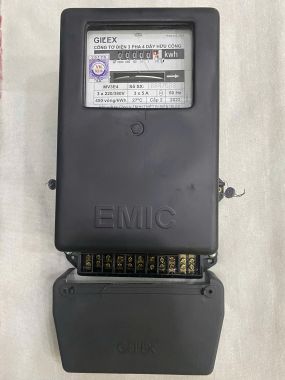

SKU: 3 X 5A
1,150,000đ
1,695,000đ
-33%
Thương hiệu: GIL'EX
Điện áp danh định: 220/380 VAC
Dòng điện danh định: 5A
Kích thước (dài x sâu x rộng): 336 x 127 x 192 mm
NHẬP THÔNG TIN ĐỂ ĐƯỢC TƯ VẤN
| Thông số kỹ thuật | Giá trị |
|---|---|
| Hãng sản xuất | GIL'EX |
| Loại công tơ | 3 pha 3 giá trị, gián tiếp |
| Cấp chính xác | 1.0 hoặc 2.0 (tùy phiên bản) |
| Dòng điện định mức | 3 x 5A (dòng qua CT) |
| Dòng điện tối đa | Phụ thuộc tỉ số biến dòng sử dụng |
| Điện áp danh định | 3 x 220/380V |
| Tần số | 50Hz |
| Nguyên lý hoạt động | Cảm ứng điện từ (đĩa quay cơ học) |
| Loại đấu dây | Đấu dây gián tiếp qua CT (biến dòng) |
| Đơn vị hiển thị | kWh (kilowatt-giờ) |
| Kiểu lắp đặt | Gắn tường hoặc tủ điện |
| Vỏ ngoài | Nhựa cách điện chịu nhiệt, có nắp che chì niêm phong |
| Chuẩn bảo vệ | IP51 (bảo vệ khỏi bụi và nhỏ giọt nước) |
| Điều kiện làm việc | Nhiệt độ: -10°C đến +55°C, độ ẩm ≤ 95% |

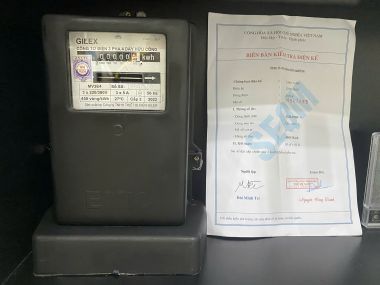

Công tơ điện 3 pha GIL'EX hoạt động theo nguyên lý cảm ứng điện từ. Khi dòng điện chạy qua các cuộn dây điện áp và dòng điện, một từ trường xoay chiều được tạo ra. Sự tương tác giữa từ trường này và dòng điện sinh ra mômen làm quay đĩa nhôm trong công tơ. Tốc độ quay của đĩa tỉ lệ thuận với công suất tiêu thụ điện năng. Đĩa nhôm này được kết nối với cơ cấu bánh răng truyền động và bộ số cơ hiển thị lượng điện năng tiêu thụ bằng đơn vị kWh.
Vì là loại công tơ gián tiếp, dòng điện từ tải không đi trực tiếp qua công tơ mà đi qua các biến dòng (CT), sau đó được đưa về công tơ với dòng định mức 5A. Việc sử dụng biến dòng giúp đo lường chính xác hơn ở các tải lớn và đồng thời bảo vệ công tơ không bị quá tải.
Công tơ GIL'EX có cấu tạo cơ học chắc chắn, sử dụng các vật liệu bền bỉ như nhôm, thép từ, cuộn dây đồng và vỏ nhựa ABS chịu nhiệt cao. Thiết bị có thể hoạt động ổn định trong môi trường nhiệt đới nóng ẩm như Việt Nam, ít bị ảnh hưởng bởi điều kiện thời tiết hay bụi bẩn.
Với cấp chính xác 1.0 hoặc 2.0 tùy chọn, công tơ GIL'EX đáp ứng tốt yêu cầu đo lường cho các hệ thống điện 3 pha thương mại hoặc công nghiệp, đảm bảo tính minh bạch trong ghi chỉ số điện năng tiêu thụ.
Công tơ có thiết kế tiêu chuẩn, tương thích với các tủ điện hoặc bảng điện công nghiệp. Việc đấu dây gián tiếp giúp thuận tiện trong bảo trì, kiểm định, thay thế hoặc khi cần nâng cấp hệ thống đo lường.
Công tơ được thiết kế để đảm bảo cách ly điện tốt, không rò rỉ điện, an toàn cho người sử dụng. Vỏ cách điện, có thể niêm phong chống gian lận và đảm bảo tính pháp lý trong các giao dịch điện năng.
Thiết bị phù hợp để sử dụng trong các hệ thống điện có tải lớn như nhà máy, công ty sản xuất, khu công nghiệp, hoặc các hệ thống đo lường điện của EVN (Điện lực Việt Nam). Công tơ MV3E4 thường được lắp đặt tại các trạm biến áp hạ thế 3 pha, nơi cần kiểm soát lượng điện tiêu thụ chính xác từ nhiều thiết bị tải công suất lớn.
Lắp đặt đúng sơ đồ đấu dây, đặc biệt là kết nối với CT (biến dòng), đảm bảo thứ tự pha đúng để tránh sai lệch kết quả đo.
Không để công tơ tiếp xúc trực tiếp với nước hoặc môi trường hóa chất ăn mòn.
Thực hiện kiểm định định kỳ theo quy định để duy trì độ chính xác trong quá trình sử dụng dài hạn.
Ghi rõ hệ số nhân công tơ (theo tỷ số CT) trong báo cáo hoặc hóa đơn điện để đảm bảo tính đúng sản lượng tiêu thụ.
Công tơ điện 3 pha gián tiếp GIL'EX 3 x 5A là một giải pháp đo lường điện năng tin cậy, bền bỉ và chính xác cho các hệ thống điện công nghiệp và thương mại. Với thiết kế tiêu chuẩn, độ chính xác cao và khả năng hoạt động ổn định trong nhiều môi trường khác nhau, sản phẩm này xứng đáng là lựa chọn hàng đầu cho các doanh nghiệp cần đo lường điện năng 3 pha một cách hiệu quả và an toàn.
Công tơ GIL'EX có cấu tạo cơ học chắc chắn, sử dụng các vật liệu bền bỉ như nhôm, thép từ, cuộn dây đồng và vỏ nhựa ABS chịu nhiệt cao. Thiết bị có thể hoạt động ổn định trong môi trường nhiệt đới nóng ẩm như Việt Nam, ít bị ảnh hưởng bởi điều kiện thời tiết hay bụi bẩn.
Với cấp chính xác 1.0 hoặc 2.0 tùy chọn, công tơ GIL'EX đáp ứng tốt yêu cầu đo lường cho các hệ thống điện 3 pha thương mại hoặc công nghiệp, đảm bảo tính minh bạch trong ghi chỉ số điện năng tiêu thụ.
Công tơ có thiết kế tiêu chuẩn, tương thích với các tủ điện hoặc bảng điện công nghiệp. Việc đấu dây gián tiếp giúp thuận tiện trong bảo trì, kiểm định, thay thế hoặc khi cần nâng cấp hệ thống đo lường.
Công tơ được thiết kế để đảm bảo cách ly điện tốt, không rò rỉ điện, an toàn cho người sử dụng. Vỏ cách điện, có thể niêm phong chống gian lận và đảm bảo tính pháp lý trong các giao dịch điện năng.
| Thông số kỹ thuật | Giá trị |
|---|---|
| Hãng sản xuất | GIL'EX (Công ty CP Thiết bị Đo điện) |
| Mã sản phẩm | MV3E4 |
| Loại công tơ | 3 pha 3 giá trị, gián tiếp |
| Cấp chính xác | 1.0 hoặc 2.0 (tùy phiên bản) |
| Dòng điện định mức | 3 x 5A (dòng qua CT) |
| Dòng điện tối đa | Phụ thuộc tỉ số biến dòng sử dụng |
| Điện áp danh định | 3 x 220/380V |
| Tần số | 50Hz |
| Nguyên lý hoạt động | Cảm ứng điện từ (đĩa quay cơ học) |
| Loại đấu dây | Đấu dây gián tiếp qua CT (biến dòng) |
| Đơn vị hiển thị | kWh (kilowatt-giờ) |
| Kiểu lắp đặt | Gắn tường hoặc tủ điện |
| Vỏ ngoài | Nhựa cách điện chịu nhiệt, có nắp che chì niêm phong |
| Chuẩn bảo vệ | IP51 (bảo vệ khỏi bụi và nhỏ giọt nước) |
| Điều kiện làm việc | Nhiệt độ: -10°C đến +55°C, độ ẩm ≤ 95% |
| Đáp ứng tiêu chuẩn | TCVN và IEC liên quan đến đo lường điện năng |
