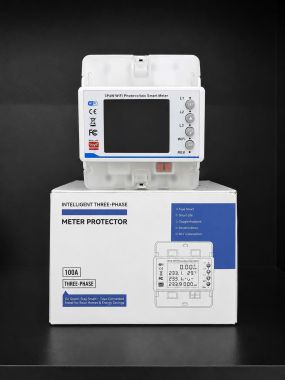

Công Tơ Điện 3 Pha Tuya WiFi 100A - Đo Điện 2 Chiều Giao Nhận Solar

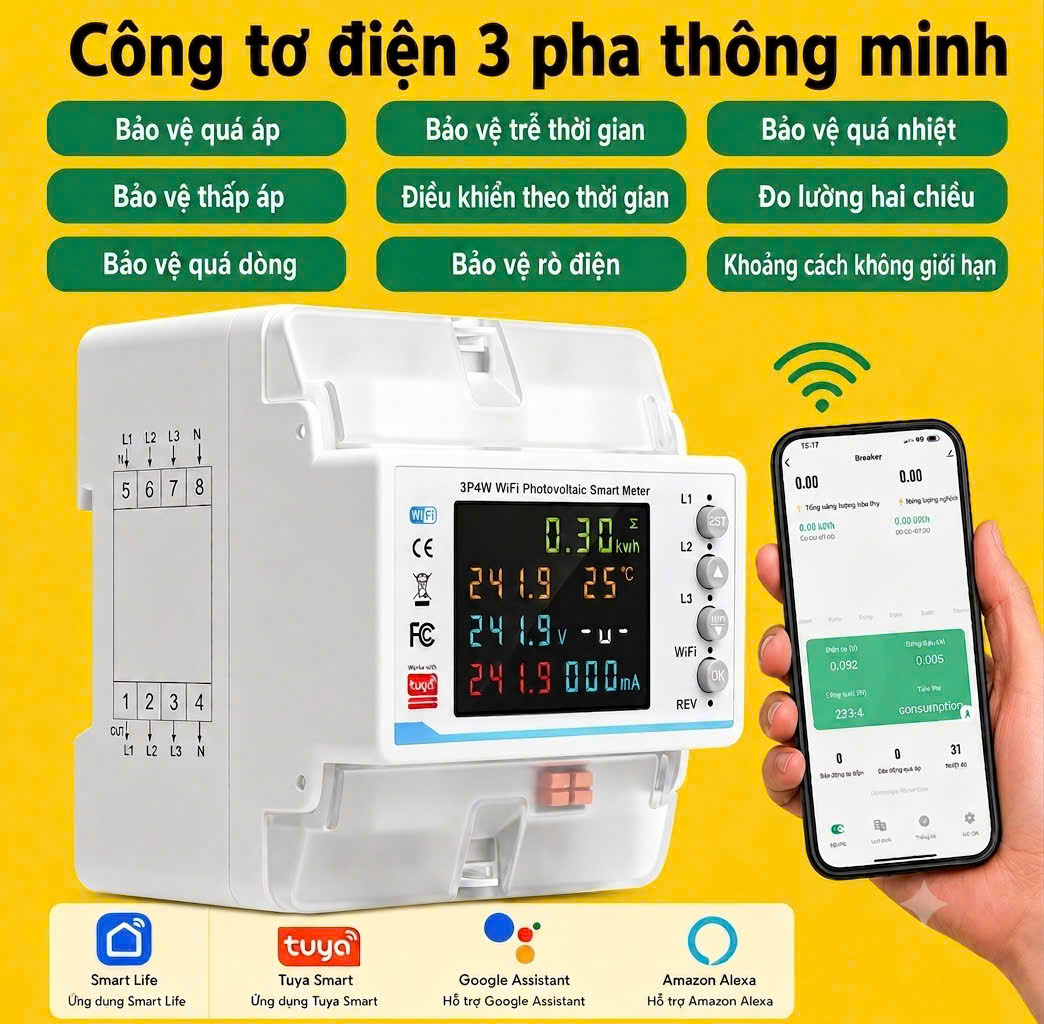

Đặc điểm nổi bật của Công tơ điện thông minh Tuya 3 Pha

Công tơ điện thông minh Tuya 3 pha 100A WiFi không chỉ đơn thuần là một thiết bị đo đếm điện năng mà còn là một giải pháp quản lý và bảo vệ an toàn điện thông minh 24/7. Dưới đây là những ưu điểm vượt trội khiến sản phẩm này được đông đảo kỹ sư điện và hộ gia đình tin dùng:

2.1. Đo điện 2 chiều Giao & Nhận chuẩn xác (Bidirectional Metering)

Đối với các công trình có lắp đặt hệ thống điện năng lượng mặt trời (Solar PV), đây là tính năng đắt giá nhất:

• Chiều Nhận (Import): Ghi nhận lượng điện năng mà công trình rút từ lưới điện quốc gia để phục vụ cho các tải tiêu thụ.

• Chiều Giao (Export): Đo đếm chính xác lượng điện dư thừa do hệ thống Solar PV sản xuất ra và đẩy ngược lên lưới.

• Báo cáo tách biệt: Ứng dụng Tuya Smart tự động phân tách biểu đồ giao/nhận rõ ràng, hỗ trợ hạch toán hiệu quả đầu tư điện năng lượng mặt trời hàng tháng.

2.2. Giám sát thời gian thực (Real-time) đa thông số trên điện thoại

Thông qua kết nối WiFi 2.4GHz, người dùng có thể mở điện thoại để kiểm tra các chỉ số điện năng của cả 3 pha (L1, L2, L3) ở bất kỳ đâu:

• Điện áp (V), Dòng điện (A), Công suất (kW) của từng pha và tổng 3 pha.

• Hệ số công suất (Cosφ/PF), Tần số (Hz) và nhiệt độ vận hành của thiết bị.

• Thống kê sản lượng: Lưu trữ dữ liệu lịch sử sử dụng điện theo Ngày / Tháng / Năm dưới dạng biểu đồ trực quan.

2.3. Tích hợp Rơ le bảo vệ sự cố điện toàn diện

Thiết bị sở hữu bộ rơ le cắt điện công suất lớn, chủ động bảo vệ toàn bộ tải điện phía sau khi xảy ra các sự cố bất thường:

• Chống Quá áp & Sụt áp đột ngột: Ngắt điện lập tức khi điện áp lưới vượt ngưỡng cài đặt, tránh làm cháy các thiết bị điện tử đắt tiền.

• Chống Quá dòng & Quá tải: Đảm bảo dòng điện tiêu thụ không vượt quá ngưỡng chịu tải của dây dẫn (tối đa 100A), ngăn ngừa nguy cơ chập cháy tủ điện.

• Cảnh báo Lệch pha & Mất pha: Giúp bảo vệ động cơ 3 pha, máy bơm, điều hòa trung tâm không bị om dây hay hỏng hóc khi sự cố mất pha xảy ra.

• Tự động khôi phục (Auto-reclose): Sau khi sự cố điện được giải quyết và điện áp trở lại mức an toàn, thiết bị sẽ tự động đóng điện lại theo thời gian trễ đã thiết lập.

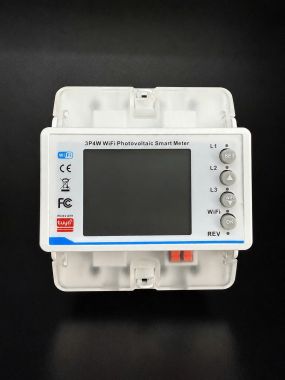

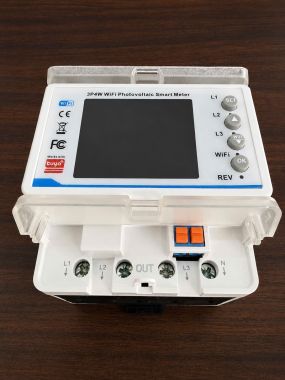

2.4. Thiết kế chuẩn Din-Rail & Màn hình LCD màu trực quan

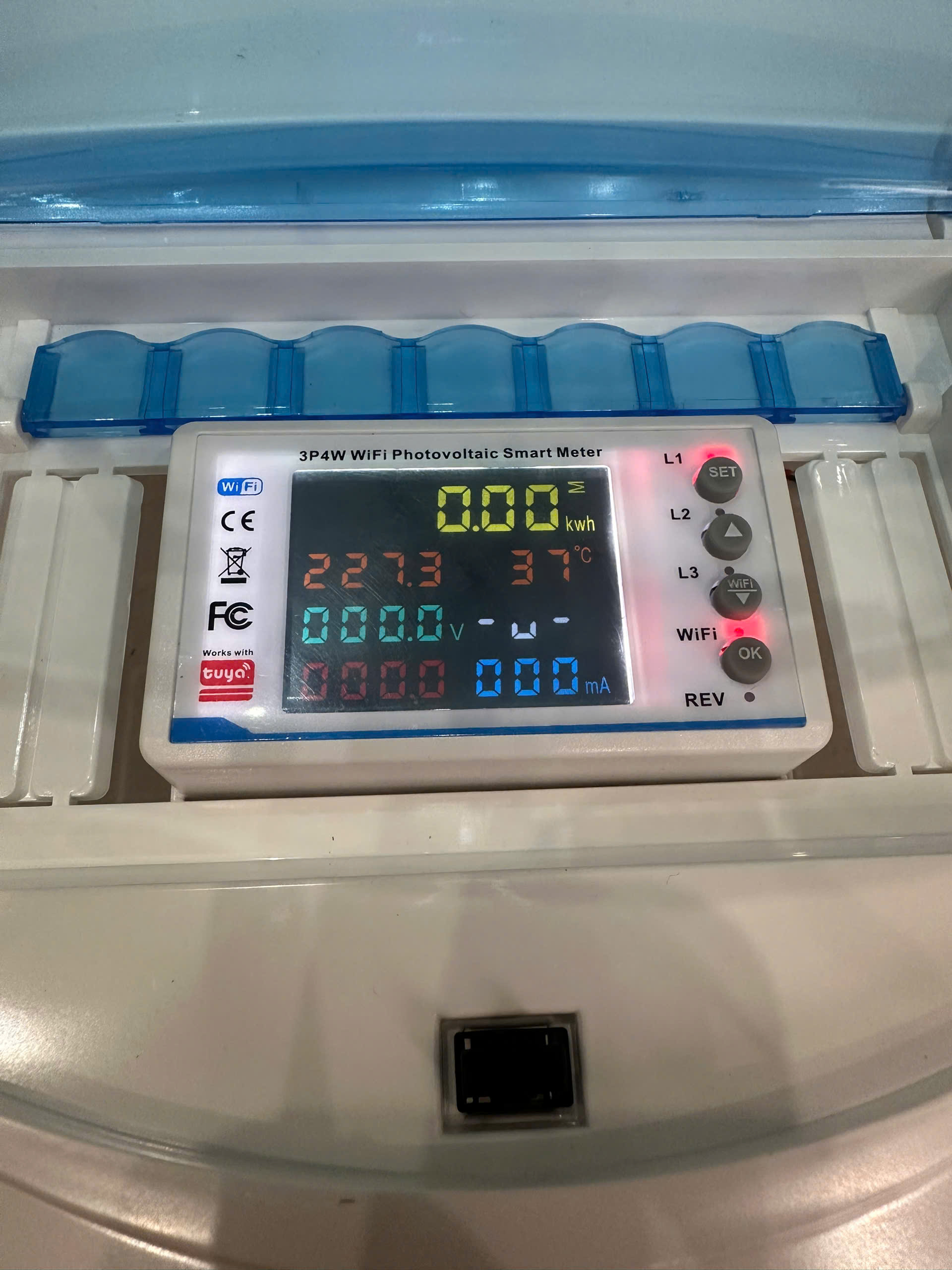

• Mặt trước trang bị màn hình LCD sắc nét, hiển thị đầy đủ các chỉ số điện áp, dòng điện, công suất và trạng thái WiFi/đảo chiều (REV).

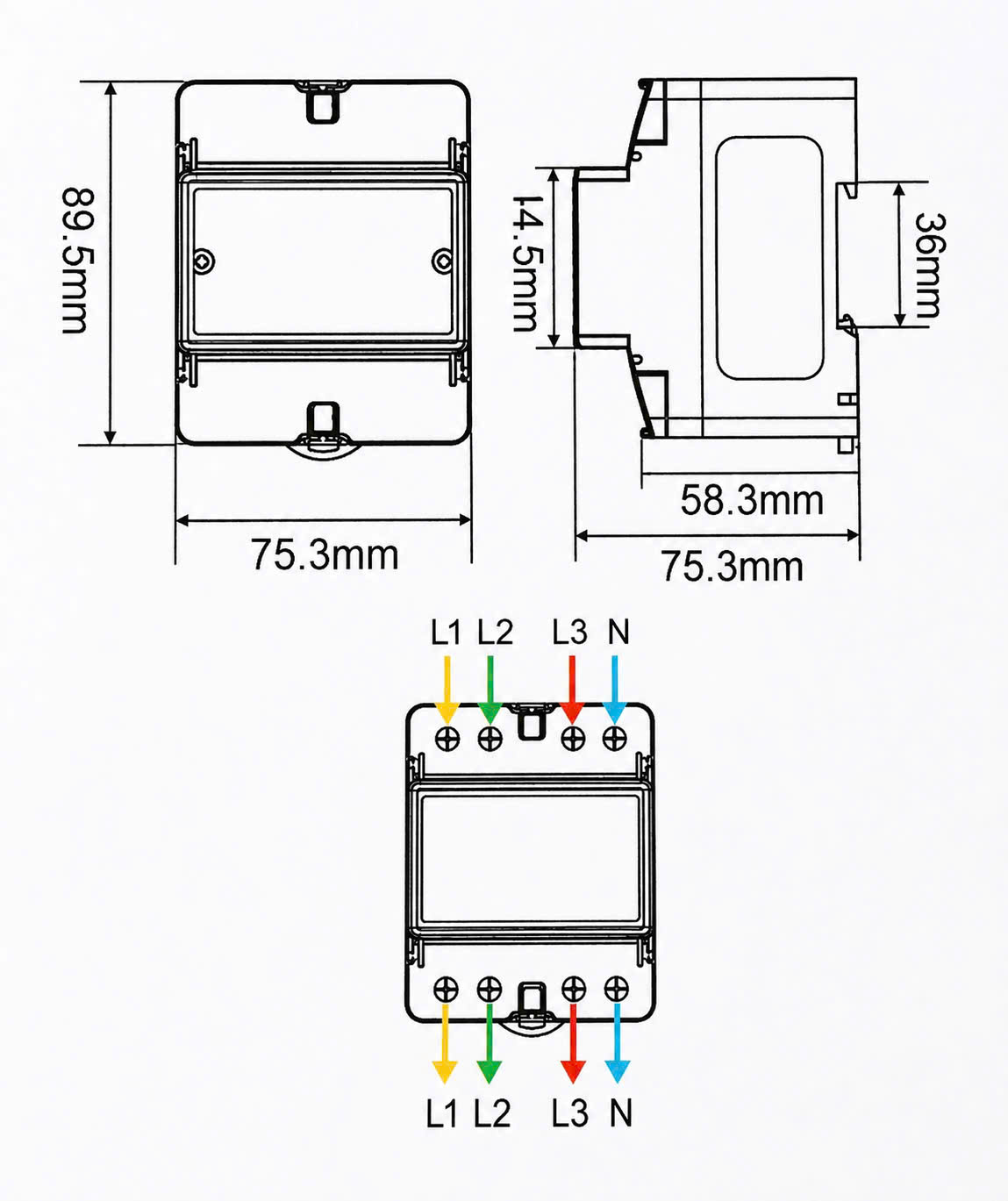

• Kích thước nhỏ gọn chuẩn Din-rail 35mm, dễ dàng lắp đặt ngay vào trong các tủ điện âm tường hoặc tủ điện công nghiệp sẵn có.

3. Nguyên lý hoạt động của Thiết bị

Để vận hành chính xác vừa là đồng hồ đo đếm 2 chiều vừa là rơ le bảo vệ thông minh, Công tơ điện Tuya 3 pha 100A hoạt động dựa trên sự phối hợp chặt chẽ giữa 3 giai đoạn chính:

3.1. Giai đoạn 1: Mẫu hóa và Thu thập tín hiệu (Sampling Phase)

• Khi dòng điện 3 pha chạy qua thiết bị, hệ thống mạch thu thập tín hiệu tích hợp bên trong sẽ lấy mẫu điện áp (U) và dòng điện (I) liên tục trên cả 3 đường dây nóng (L1, L2, L3) cùng 1 đường dây trung tính (N).

• Chip đo lường điện tử chuyên dụng sẽ tính toán công suất tức thời $P = U \times I \times \cos\phi$ và xác định góc lệch pha giữa điện áp và dòng điện.

3.2. Giai đoạn 2: Xử lý định hướng dòng điện & Truyền dữ liệu (Processing & Transmission)

• Nhận diện chiều dòng điện:

  • Nếu góc lệch pha cho thấy dòng điện đi từ Lưới vào Tải ➔ Vi xử lý cộng dồn chỉ số vào Chiều Nhận (Import/kWh).

  • Nếu hệ thống Solar PV phát điện vượt quá phụ tải tiêu thụ, dòng điện bị đẩy ngược từ Tải ra Lưới ➔ Vi xử lý kích hoạt đèn báo REV (Reverse) và cộng dồn chỉ số vào Chiều Giao (Export/kWh).

• Đồng bộ dữ liệu Cloud: Vi xử lý mã hóa dữ liệu đo đếm và gửi liên tục qua sóng WiFi 2.4GHz lên máy chủ đám mây (Tuya Cloud), sau đó đẩy về ứng dụng Tuya Smart/Smart Life trên điện thoại của bạn.

3.3. Giai đoạn 3: Phân tích & Tự động ngắt bảo vệ (Protection & Actuation)

• Trong suốt quá trình hoạt động, vi xử lý liên tục so sánh các giá trị thực tế ($U_{thực tế}, I_{thực tế}$) với các giá trị giới hạn an toàn đã được cài đặt trước trên ứng dụng.

• Kích hoạt ngắt khẩn cấp: Khi phát hiện có sự cố quá áp (vd: > 275V), thấp áp (vd: < 175V) hoặc quá tải (vd: > 100A), chip xử lý lập tức phát tín hiệu ngắt rơ le công suất bên trong chỉ trong vòng < 0.5 giây, cắt toàn bộ nguồn điện cấp cho tải để bảo vệ thiết bị.

• Đồng thời, công tơ sẽ gửi ngay một thông báo khẩn (Push Notification) tới điện thoại của người dùng để cảnh báo về nguyên nhân sự cố.

• Khi thông số điện trở về dải an toàn, mạch đếm thời gian trễ bắt đầu đếm ngược, sau đó ra lệnh cho rơ le tự động đóng điện trở lại mà không cần con người phải thao tác thủ công.

Mạng điện: 3 Pha 4 Dây (3P4W) / AC 380V - 400V

Dòng điện định mức: 100A

Tần số định mức: 50Hz / 60Hz

Thời gian phản hồi bảo vệ: < 0.5 giây

Dải Bảo vệ Quá áp: 120V - 300V (Mặc định: 275V)

Dải Bảo vệ Thấp áp: 80V - 210V (Mặc định: 175V)

Dòng bảo vệ quá tải: 1A - 100A (Chỉnh trên App)

Kết nối không dây: WiFi 2.4GHz (Kết nối trực tiếp Tuya Smart / Smart Life)

Màn hình: LCD màu hiển thị đa thông sốChuẩn lắp đặt: Din-Rail 35mm
