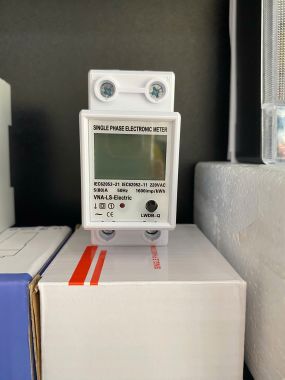

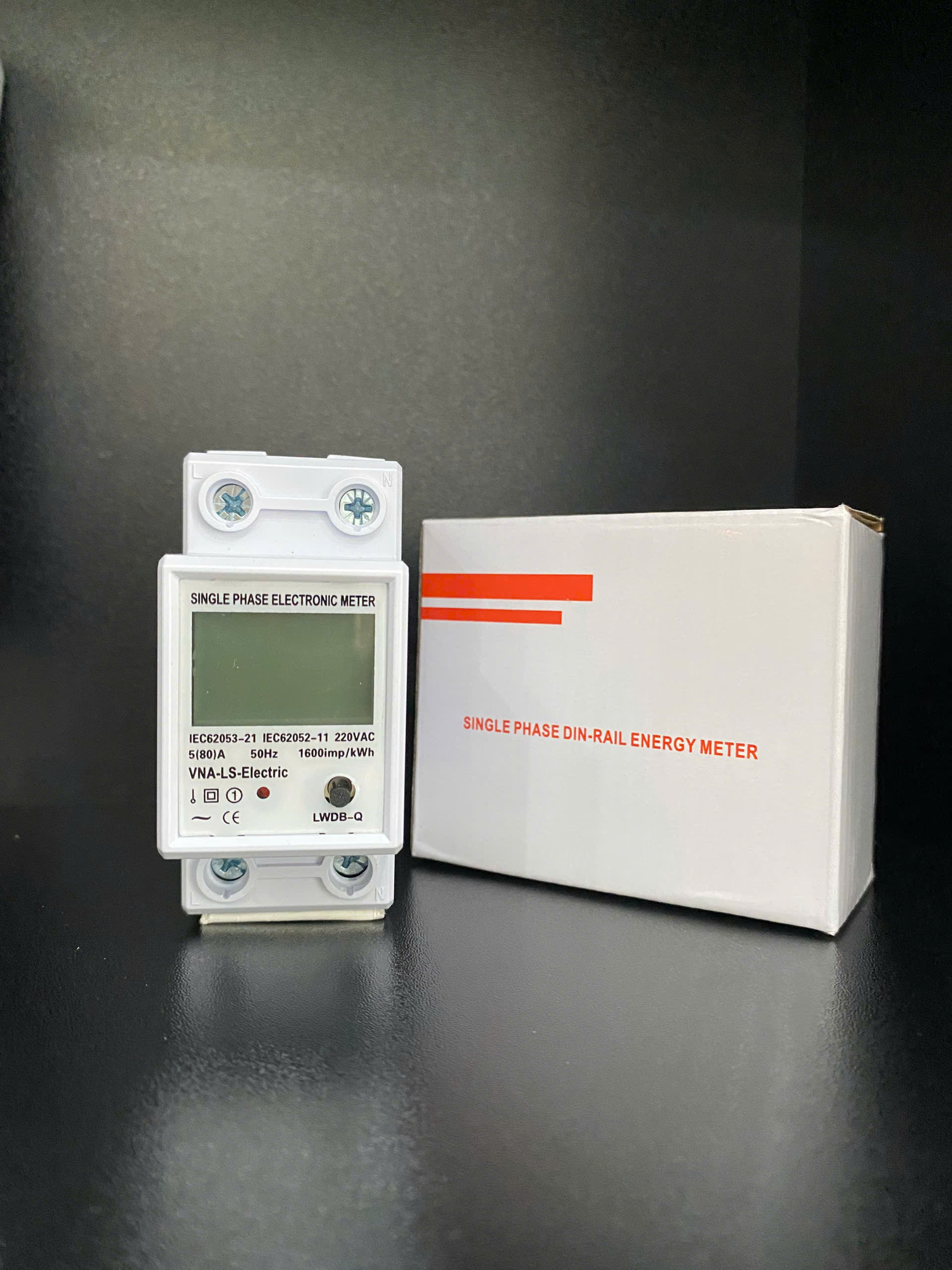

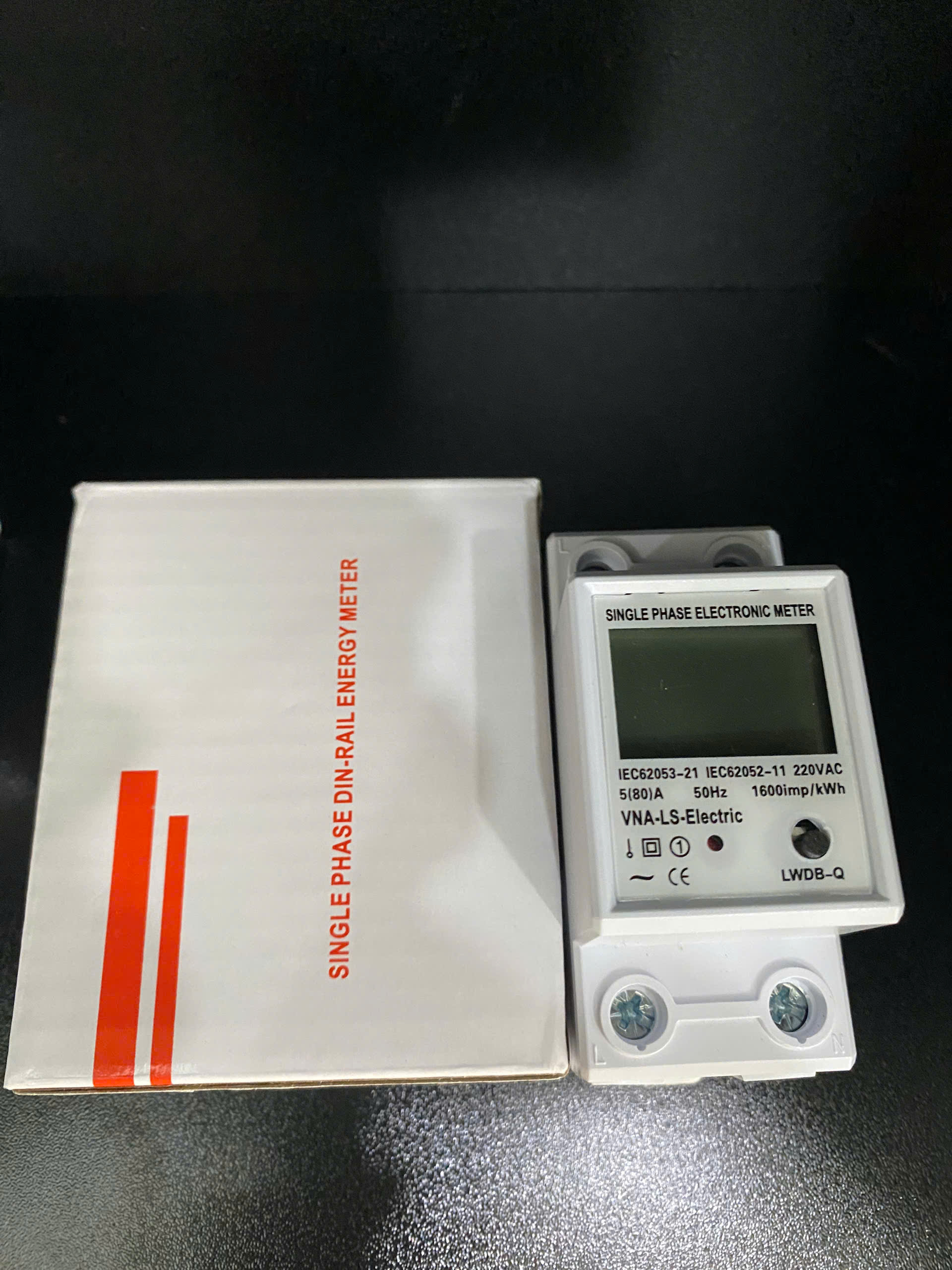

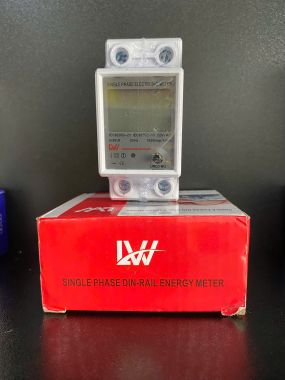

1. Nguyên lý hoạt động của công tơ điện tử 1 pha LWDB-Q

Thiết bị này hoạt động theo nguyên lý đo điện năng tiêu thụ bằng cách kết hợp giữa đo dòng điện và điện áp đầu vào, sau đó xử lý tín hiệu thông qua mạch khuếch đại và chuyển đổi. Cụ thể:

. Tín hiệu điện áp được chia bởi mạch chia điện áp.

. Tín hiệu dòng điện được lấy thông qua điện trở shunt.

. Hai tín hiệu này được gửi vào mạch khuếch đại và mạch nhân, sau đó xử lý qua mạch logic tích hợp.

. Kết quả xử lý cuối cùng được đưa đến mạch phân tần tần số, tạo xung cho màn hình LCD hiển thị giá trị điện năng tiêu thụ (kWh).

. Nguyên lý này cho phép đo điện năng một cách liên tục và chính xác, đồng thời đảm bảo tiết kiệm năng lượng trong quá trình hoạt động.

2. Những đặc điểm nổi bật của công tơ điện tử 1 pha LWDB-Q

a. Thiết kế nhỏ gọn, hiện đại

LWDB-Q có kích thước tiêu chuẩn nhỏ gọn, dễ dàng gắn trên thanh DIN rail 35mm, thuận tiện cho việc lắp đặt trong tủ điện công nghiệp hoặc dân dụng. Kiểu dáng hiện đại, màu trắng tinh tế phù hợp với nhiều không gian kỹ thuật.

b. Màn hình LCD rõ nét

Màn hình LCD hiển thị 5+1 chữ số giúp người dùng dễ dàng quan sát thông số điện năng tiêu thụ. Thiết kế tiết kiệm điện, tiêu thụ công suất dưới 2W/5VA. LCD vẫn có khả năng lưu giữ số điện đã tiêu thụ kể cả khi mất điện.

c. Đo chính xác, độ ổn định cao

Với độ chính xác cấp 1.0 theo tiêu chuẩn IEC62053-21, thiết bị đảm bảo ghi nhận chính xác lượng điện tiêu thụ, phù hợp cho nhu cầu theo dõi tiêu hao điện năng của hộ gia đình, nhà trọ, cửa hàng, xưởng nhỏ,…

d. Không cần nguồn phụ trợ

Sử dụng điện áp tín hiệu trực tiếp từ lưới điện 220V AC, thiết bị không cần thêm nguồn phụ trợ nào khác, giảm chi phí và phức tạp khi lắp đặt.

e. Lưu điện khi mất nguồn

Thiết bị có chức năng lưu trữ giá trị điện năng đã tiêu thụ ngay cả khi bị ngắt nguồn điện – đảm bảo dữ liệu đo không bị mất.

3. Hướng dẫn lắp đặt và sử dụng công tơ điện tử 1 pha

. Lắp đặt trên thanh DIN chuẩn, khuyến nghị lắp ở độ cao 1.8m để thuận tiện thao tác.

. Đấu dây theo sơ đồ in trên thiết bị: nguồn vào tại cổng “L in” và “N in”, tải ra tại “L out” và “N out”.

. Đảm bảo môi trường lắp đặt khô ráo, nhiệt độ 0-40°C, độ ẩm dưới 85%, tránh khí ăn mòn.

Nút reset giữ 15 giây để xóa dữ liệu (tùy phiên bản).

4. Ứng dụng thực tiễn

. Công tơ điện tử 1 pha LWDB-Q là lựa chọn lý tưởng cho:

. Quản lý điện năng cho từng phòng trọ, căn hộ cho thuê.

. Tính điện năng trong các nhà xưởng, khu sản xuất nhỏ.

. Giám sát điện năng tiêu thụ tại các tủ điện phụ.

. Dễ dàng tích hợp vào hệ thống đo lường trung tâm.

5. Bảo hành & lưu ý

. Sản phẩm được bảo hành 12 tháng nếu còn nguyên niêm phong.

. Không tự ý tháo tem niêm nếu không có sự cho phép từ nhà sản xuất.

. Sau khi mở bao bì, không nên xếp chồng quá 5 hộp, và tổng số không quá 10 sản phẩm để tránh làm hư hỏng.
