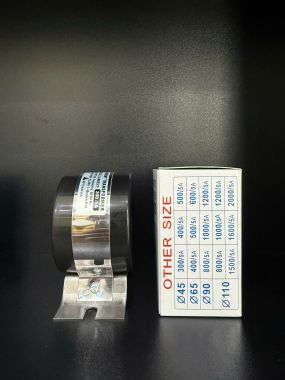

Biến Dòng KP 100/5A – 400/5A Biến Dòng Đo Lường Cho Đồng Hồ Gián tiếp

Biến dòng hạ thế KP 100A – 400A

• Dải dòng sơ cấp: 100A – 400A
• Tỷ số biến dòng: 100/5A, 150/5A, 200/5A, 250/5A, 300/5A, 400/5A
• Dòng điện thứ cấp: 5A

• Kiểu biến dòng: Biến dòng đo lường

• Ứng dụng: Đồng hồ điện 3 pha gián tiếp, ampe kế, thiết bị đo và giám sát điện năng
• Kiểu lắp đặt: Luồn dây hoặc thanh cái qua cửa sổ biến dòng tùy model

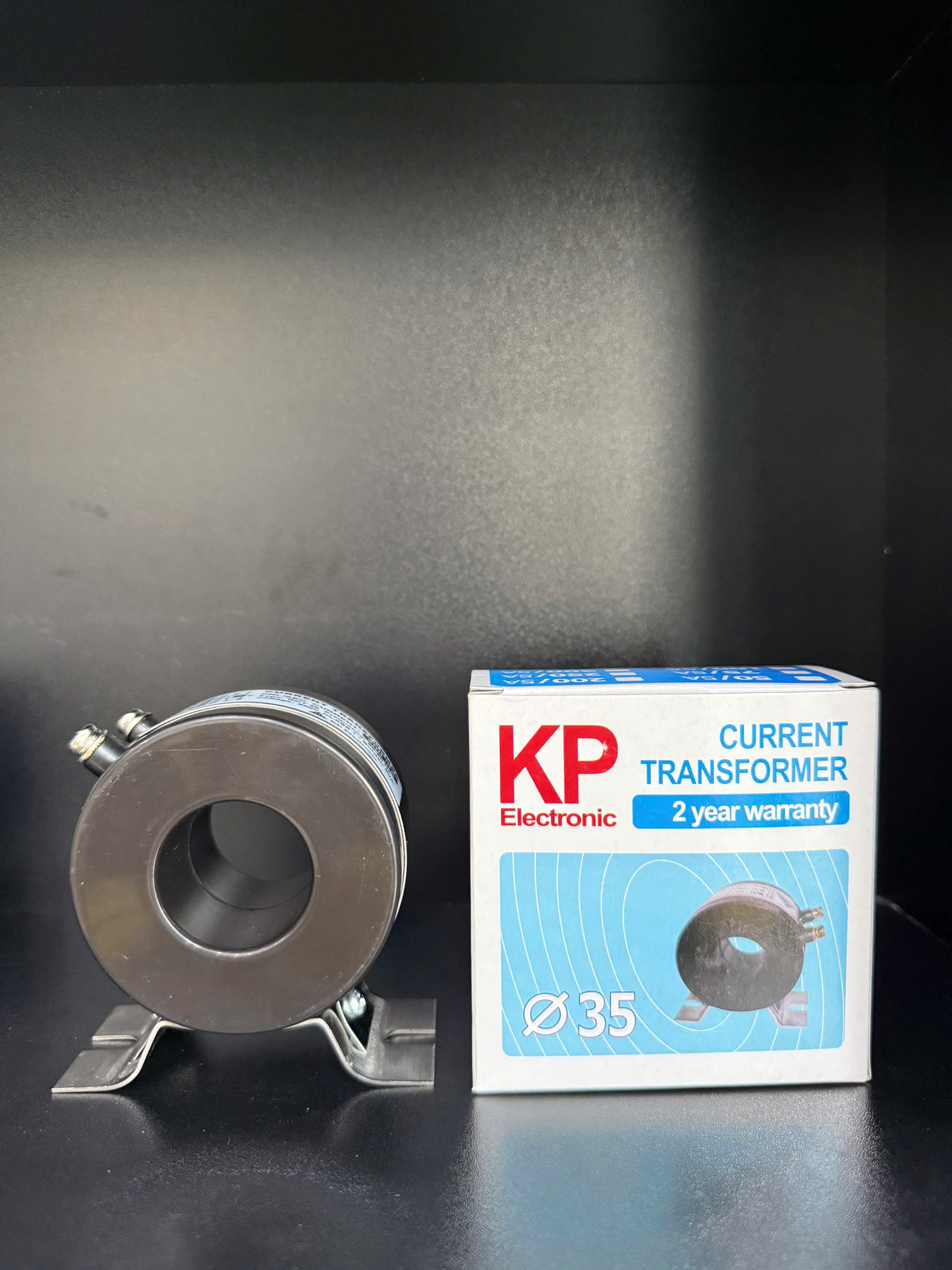

Một số dòng biến dòng hạ thế KP dạng vòng có thiết kế lõi hở giúp luồn dây hoặc thanh cái qua cửa sổ biến dòng. Các model khác nhau sẽ có kích thước cửa sổ và dòng định mức khác nhau. Chẳng hạn, một số dòng KP-YCT có phiên bản cửa sổ 24mm, 36mm và 50mm, đáp ứng các dải dòng khác nhau.

Nguyên lý hoạt động của biến dòng hạ thế KP

Biến dòng hạ thế KP hoạt động dựa trên nguyên lý cảm ứng điện từ. Dây dẫn mang dòng điện tải được đưa xuyên qua lõi từ của biến dòng và đóng vai trò như cuộn sơ cấp. Khi dòng điện chạy qua dây dẫn, từ trường được tạo ra xung quanh dây dẫn sẽ tác động lên lõi từ và tạo ra dòng điện cảm ứng ở cuộn thứ cấp.

Ví dụ, với biến dòng có tỷ số 400/5A, khi dòng điện phía sơ cấp đạt 400A thì dòng điện phía thứ cấp tương ứng khoảng 5A. Dòng điện 5A này được đưa đến công tơ điện gián tiếp hoặc thiết bị đo để tính toán và hiển thị giá trị dòng điện thực tế của hệ thống.

Nhờ nguyên lý này, thiết bị đo không cần trực tiếp chịu dòng điện lớn hàng trăm ampe, từ đó thuận tiện hơn cho việc đo lường và tăng tính an toàn cho hệ thống.

Đặc điểm nổi bật của biến dòng hạ thế KP 100A – 400A

Đo dòng điện lớn qua thiết bị đo nhỏ

Một trong những ưu điểm quan trọng của biến dòng hạ thế KP là khả năng chuyển đổi dòng điện lớn về mức thứ cấp tiêu chuẩn, thường là 5A. Điều này đặc biệt phù hợp với các hệ thống sử dụng công tơ điện gián tiếp.

Nhiều tỷ số dòng để lựa chọn

Biến dòng KP có nhiều lựa chọn tỷ số như 100/5A, 200/5A, 300/5A, 400/5A, giúp người dùng dễ dàng lựa chọn theo dòng tải thực tế. Một số dòng KP-YCT còn cung cấp nhiều mức tỷ số trung gian.

Thiết kế thuận tiện cho lắp đặt

Tùy model, biến dòng có thể được thiết kế dạng vòng để luồn dây hoặc thanh cái. Việc lựa chọn đúng kích thước cửa sổ giúp quá trình lắp đặt thuận tiện và đảm bảo dây dẫn đi qua biến dòng phù hợp.

Hỗ trợ đo lường và giám sát điện năng

Biến dòng KP có thể kết hợp với công tơ điện 3 pha gián tiếp, ampe kế, đồng hồ đa năng và các thiết bị giám sát điện năng. Đây là giải pháp thường được sử dụng trong tủ điện, hệ thống phân phối điện và các hệ thống cần theo dõi mức tiêu thụ điện.

Độ chính xác phù hợp cho hệ thống đo điện

Tùy model, biến dòng KP có thể đạt cấp chính xác 0.5 hoặc 1.0. Việc lựa chọn cấp chính xác cần dựa trên yêu cầu của công tơ và hệ thống đo. Thông số thực tế phải được đối chiếu theo datasheet của đúng model trước khi lắp đặt.

Ứng dụng biến dòng KP 100A – 400A

Biến dòng KP 100A – 400A được sử dụng rộng rãi trong tủ điện công nghiệp, tủ phân phối, hệ thống điện dân dụng công suất lớn, nhà xưởng, văn phòng, cửa hàng và các hệ thống cần đo điện năng.

Thiết bị đặc biệt phù hợp khi kết hợp với công tơ điện gián tiếp 3 pha, giúp đưa dòng điện lớn về mức dòng thứ cấp phù hợp với công tơ. Khi lựa chọn biến dòng, cần xác định chính xác dòng tải, tỷ số biến dòng, cấp chính xác và kích thước cửa sổ để đảm bảo hệ thống đo hoạt động ổn định.

Nếu bạn đang tìm biến dòng KP 100A, 150A, 200A, 250A, 300A hoặc 400A, hãy lựa chọn đúng tỷ số theo dòng điện thực tế của hệ thống. Tuấn Khang cung cấp các thiết bị đo điện và thiết bị điện phục vụ cho tủ điện, hệ thống giám sát và đo lường điện năng.

Xem thêm các loại biến dòng, công tơ điện 3 pha, đồng hồ đo điện và thiết bị điện khác tại Tuấn Khang.
