Biến Dòng APM Hạ Thế Vỏ Nhựa Tròn APM Chính Hãng - Từ 100/5A Đến 1000/5A

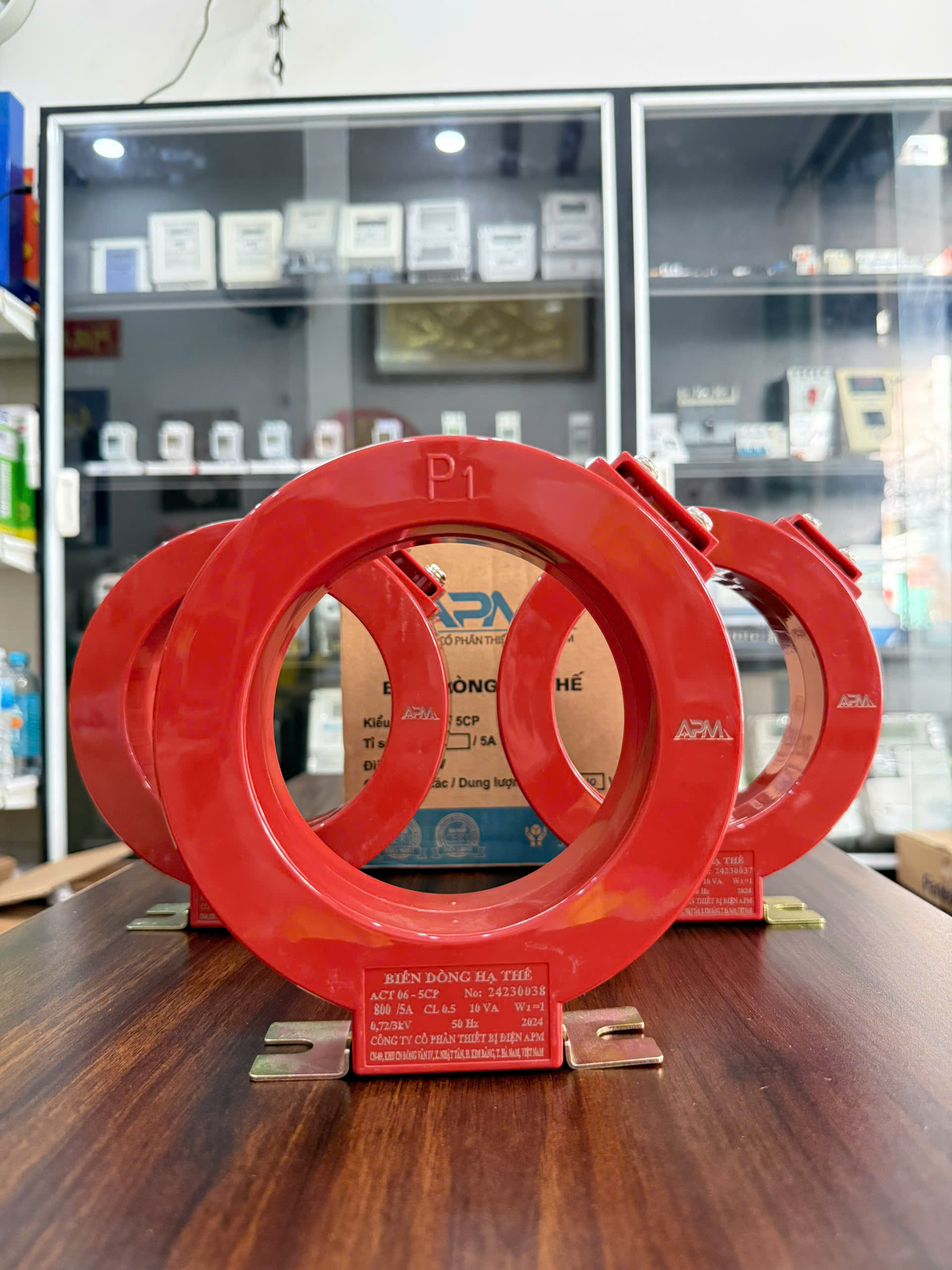

Biến dòng APM

• Loại: Biến dòng đo lường
• Ứng dụng: Dùng kết hợp với đồng hồ điện 3 pha gián tiếp
• Dòng điện sơ cấp: Tùy theo từng model
• Dòng điện thứ cấp: 5A
• Tỷ số biến dòng: Tùy model, ví dụ 100/5A, 200/5A, 300/5A, 400/5A...
• Tần số: 50/60Hz
• Cấp chính xác: Tùy từng model
• Công suất định mức: Tùy từng model
• Số lượng: 3 biến dòng cho hệ thống điện 3 pha

• Chức năng: Biến đổi dòng điện lớn thành dòng điện thứ cấp tiêu chuẩn để đưa vào công tơ đo điện
• Ứng dụng: Tủ điện tổng, tủ phân phối, nhà xưởng, hệ thống điện công nghiệp và hệ thống đo đếm điện năng.

Biến dòng APM dùng cho đồng hồ gián tiếp như thế nào?

Trong hệ thống đo điện gián tiếp, dòng tải không đi trực tiếp qua công tơ mà được lấy thông qua biến dòng.

Sơ đồ nguyên lý cơ bản:

Nguồn điện 3 pha → Tải → Biến dòng CT → Công tơ điện 3 pha gián tiếp

Mỗi pha sẽ sử dụng một biến dòng tương ứng. Thông thường hệ thống điện 3 pha sử dụng 3 CT, kết hợp với công tơ điện 3 pha gián tiếp có đầu vào dòng thứ cấp phù hợp, phổ biến là 5A.

Công tơ sẽ căn cứ vào tỷ số biến dòng để quy đổi dòng điện đo được thành dòng điện thực tế của tải.

Ví dụ hệ thống sử dụng CT 300/5A thì khi cài đặt công tơ, cần thiết lập đúng tỷ số CT để kết quả đo điện năng chính xác.

Ưu điểm của biến dòng APM

1. Đo được dòng tải lớn

Biến dòng APM cho phép đo các hệ thống có dòng điện lớn mà không cần đưa trực tiếp dòng tải cao qua công tơ.

2. Tăng độ an toàn

Việc đưa dòng điện về mức thứ cấp tiêu chuẩn giúp giảm dòng điện đi vào mạch đo của công tơ, đồng thời thuận tiện hơn cho việc thiết kế và vận hành hệ thống đo lường.

3. Kết hợp tốt với công tơ điện gián tiếp

Biến dòng APM được sử dụng để tạo tín hiệu dòng thứ cấp cho công tơ điện 3 pha gián tiếp, phù hợp với các hệ thống điện công nghiệp, nhà xưởng, tòa nhà và hệ thống phân phối điện.

4. Nhiều tỷ số biến dòng

Tùy theo nhu cầu sử dụng, có thể lựa chọn tỷ số CT phù hợp với dòng tải thực tế như:

100/5A, 150/5A, 200/5A, 250/5A, 300/5A, 400/5A, 500/5A, 600/5A...

Việc lựa chọn đúng tỷ số biến dòng giúp công tơ hoạt động trong phạm vi đo phù hợp và đảm bảo độ chính xác.

Ứng dụng của biến dòng APM

Biến dòng APM dành cho đồng hồ gián tiếp có thể được sử dụng trong nhiều hệ thống điện như:

• Hệ thống đo điện năng 3 pha.
• Nhà máy và nhà xưởng sản xuất.
• Tòa nhà văn phòng, chung cư.
• Trung tâm thương mại.
• Hệ thống điện công nghiệp.
• Tủ điện tổng MSB.
• Tủ điện phân phối.
• Hệ thống giám sát và quản lý năng lượng.
• Hệ thống sử dụng công tơ điện 3 pha gián tiếp.
• Các tải có dòng điện lớn vượt khả năng đo trực tiếp của công tơ.

Cách lựa chọn biến dòng APM phù hợp

Để lựa chọn biến dòng cho công tơ gián tiếp, cần xác định dòng tải thực tế và thông số đầu vào của công tơ.

Ví dụ, nếu dòng tải của hệ thống khoảng 250A, có thể lựa chọn CT có tỷ số phù hợp như 300/5A.

Một số yếu tố cần kiểm tra:

1. Tỷ số biến dòng:
Cần lựa chọn phù hợp với dòng điện thực tế của tải.

2. Dòng thứ cấp:
Kiểm tra công tơ sử dụng đầu vào 5A hay thông số khác.

3. Cấp chính xác:
Đối với hệ thống đo đếm điện năng, nên lựa chọn CT có cấp chính xác phù hợp với yêu cầu của hệ thống.

4. Công suất tải (VA):
Cần đảm bảo CT đáp ứng được tổng tải của mạch thứ cấp, bao gồm công tơ và dây dẫn.

5. Kích thước lỗ CT:
Đối với loại biến dòng dạng vòng hoặc biến dòng xuyên cáp, cần kiểm tra kích thước lỗ để đảm bảo dây dẫn hoặc thanh cái có thể đi qua.

Mua biến dòng APM ở đâu?

Khi lựa chọn biến dòng APM dành cho đồng hồ gián tiếp, nên kiểm tra kỹ tỷ số biến dòng, cấp chính xác, dòng thứ cấp, công suất VA và kích thước phù hợp với hệ thống.

Tuấn Khang Electric cung cấp các thiết bị điện và thiết bị đo lường phục vụ hệ thống điện dân dụng và công nghiệp. Khách hàng có thể liên hệ để được tư vấn lựa chọn biến dòng APM và công tơ điện 3 pha gián tiếp phù hợp với dòng tải thự
