Trong hệ thống điện 3 pha, việc sử dụng công tơ điện 3 pha gián tiếp là rất phổ biến trong các nhà máy, xí nghiệp, khu công nghiệp, hoặc nơi có phụ tải lớn. Loại công tơ này giúp đo lường chính xác sản lượng điện năng tiêu thụ thông qua biến dòng (CT - Current Transformer). Bài viết dưới đây sẽ trình bày sơ đồ đấu dây công tơ điện 3 pha gián tiếp, nguyên lý hoạt động và những lưu ý khi lắp đặt.

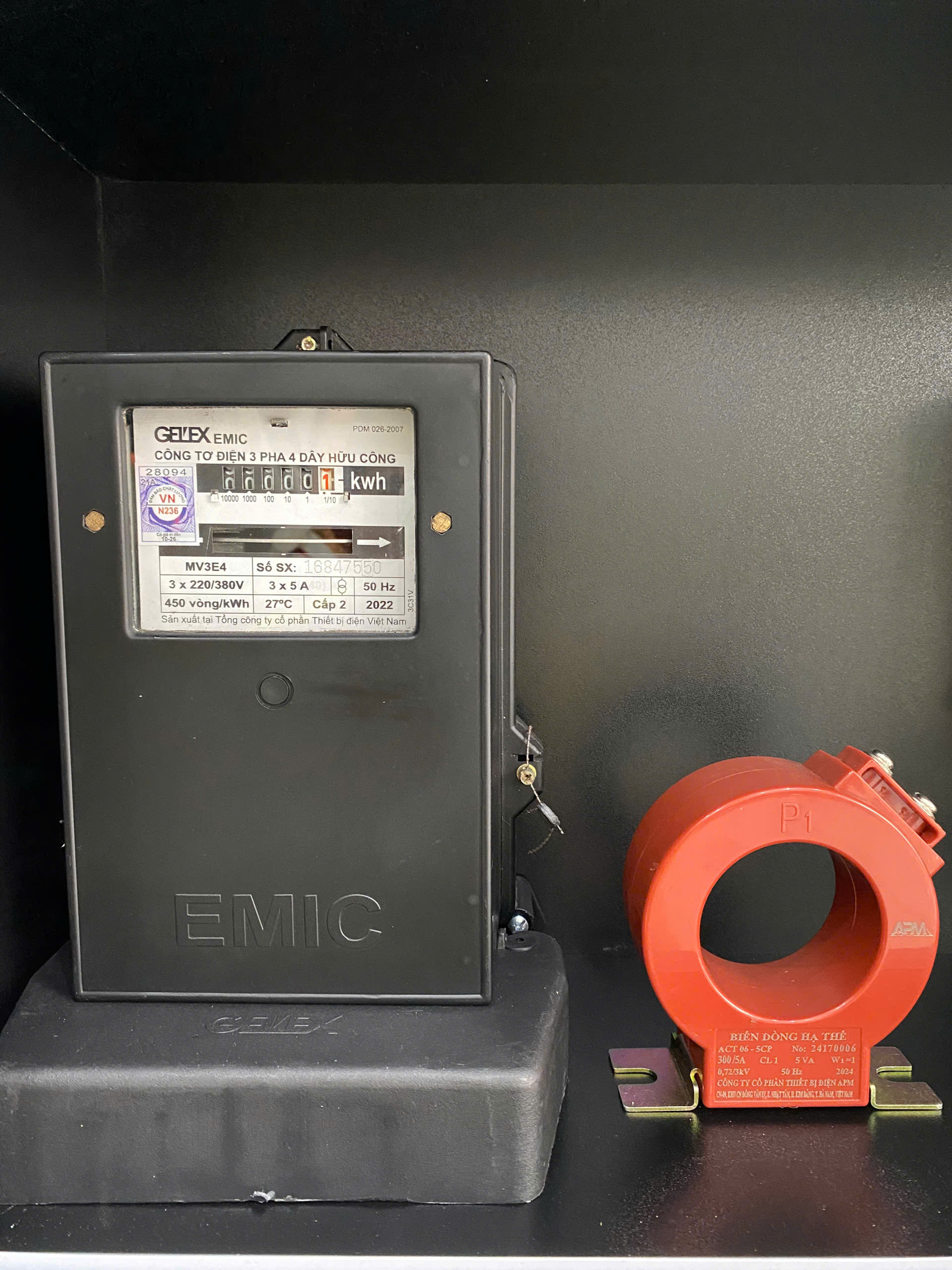

Công tơ điện 3 pha gián tiếp là loại công tơ đo đếm điện năng thông qua biến dòng (CT) thay vì đấu trực tiếp vào dây dẫn chính như công tơ trực tiếp. Việc này đảm bảo an toàn và phù hợp với hệ thống có dòng tải lớn vượt quá khả năng chịu tải trực tiếp của công tơ.
Ứng dụng: Sử dụng trong các hệ thống điện công nghiệp, thương mại lớn.
Phạm vi dòng điện: Từ vài trăm đến hàng nghìn ampe.
Loại điện áp: Thường là 3 pha 4 dây (380/220V) hoặc 3 pha 3 dây (380V).
Công tơ điện 3 pha gián tiếp nhận tín hiệu dòng điện từ các biến dòng (CT). Mỗi pha sẽ có một CT riêng, thường với tỷ lệ biến dòng như 100/5, 200/5, 400/5... Nghĩa là CT sẽ biến đổi dòng cao (ví dụ 400A) thành dòng nhỏ (5A) đưa vào công tơ.
Dòng điện vào công tơ: là dòng thứ cấp của biến dòng.
Điện áp vào công tơ: thường lấy trực tiếp từ hệ thống lưới thông qua cầu chì hoặc aptomat bảo vệ.
Công tơ sẽ đo: dòng điện và điện áp để tính công suất, từ đó tích lũy năng lượng tiêu thụ.

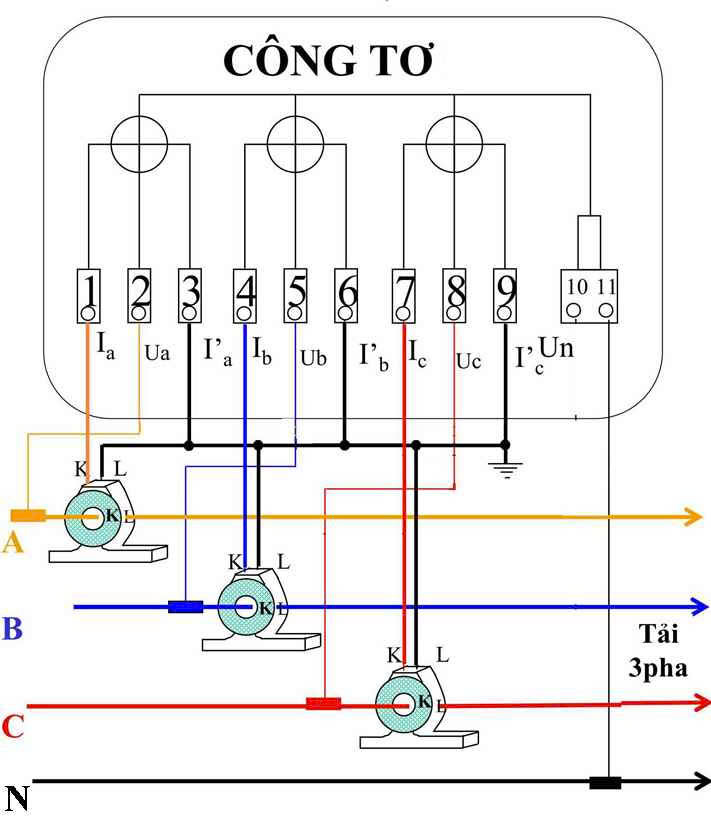

Dưới đây là sơ đồ đấu dây minh họa được sử dụng phổ biến trong thực tế:
🔍 Trong hình minh họa:
"K" là đầu vào của CT (về phía nguồn).
"L" là đầu ra của CT (về phía tải).
Các cổng đấu dây trên công tơ được đánh số từ 1 đến 11, tương ứng với từng pha và từng đầu tín hiệu.
| Pha | Thiết bị | Dây từ tải → công tơ | Dây từ tải → CT | Dây từ CT → công tơ |
|---|---|---|---|---|
| A | CT1 | Dây pha A nối vào chân 2 (Ua) | Dây A đi qua CT1 (K → L) | Đầu ra CT đấu vào chân 1 (Ia) và chân 3 (I’a) |
| B | CT2 | Dây pha B nối vào chân 5 (Ub) | Dây B đi qua CT2 (K → L) | Đầu ra CT đấu vào chân 4 (Ib) và chân 6 (I’b) |
| C | CT3 | Dây pha C nối vào chân 8 (Uc) | Dây C đi qua CT3 (K → L) | Đầu ra CT đấu vào chân 7 (Ic) và chân 9 (I’c) |
| N | Dây N nối vào (Un) |
📌 Lưu ý quan trọng:
Hướng dòng đi từ K → L đúng chiều.
CT không được để hở mạch đầu ra (có thể gây cháy nổ).
Cần xác định đúng tỉ lệ biến dòng (ví dụ: 300/5A, 200/5A...) và cài đặt tương ứng trên công tơ.
| Pha | Điểm đấu | Cổng đấu công tơ | Màu dây |
|---|---|---|---|
| A | Pha A | 2 (Uₐ) | Vàng |
| B | Pha B | 5 (Uᵦ) | Xanh dương |
| C | Pha C | 8 (U𝒸) | Đỏ |
| N | Trung tính | 11 (Un) | Đen |
⚠️ Chú ý: Đảm bảo trình tự pha A–B–C theo đúng thứ tự để công tơ đo đúng hướng công suất.
| Cổng | Ký hiệu | Chức năng |
|---|---|---|
| 1 | Iₐ | Dòng pha A (vào từ CT) |
| 2 | Uₐ | Điện áp pha A |
| 3 | I’a | Dòng pha A (ra) |
| 4 | Iᵦ | Dòng pha B (vào từ CT) |
| 5 | Uᵦ | Điện áp pha B |
| 6 | I’b | Dòng pha B (ra) |
| 7 | I𝒸 | Dòng pha C (vào từ CT) |
| 8 | U𝒸 | Điện áp pha C |
| 9 | I’c | Dòng pha C (ra) |
| 10-11 | - | Nối dây trung tính |
Dừng nguồn điện hoàn toàn trước khi đấu dây.
Sử dụng dây dẫn chất lượng, có khả năng cách điện tốt.
Đánh dấu các pha rõ ràng để tránh nhầm lẫn.
Kiểm tra thứ tự pha bằng bút thử điện hoặc đồng hồ đo pha.
Sau khi đấu xong, kiểm tra dòng chiều thuận (kWh tăng) bằng cách bật tải thử nghiệm.
Nhà máy sản xuất, xưởng cơ khí, dây chuyền công nghiệp.
Trung tâm thương mại, cao ốc văn phòng, bệnh viện.
Trạm điện phân phối khu công nghiệp, điện lực khu vực.
Đấu dây công tơ điện 3 pha gián tiếp là bước cực kỳ quan trọng trong việc đảm bảo an toàn, chính xác và minh bạch trong đo lường điện năng. Với hướng dẫn chi tiết và sơ đồ minh họa rõ ràng ở trên, bạn hoàn toàn có thể thi công, kiểm tra và giám sát hệ thống đo điện năng 3 pha một cách hiệu quả và an toàn.
