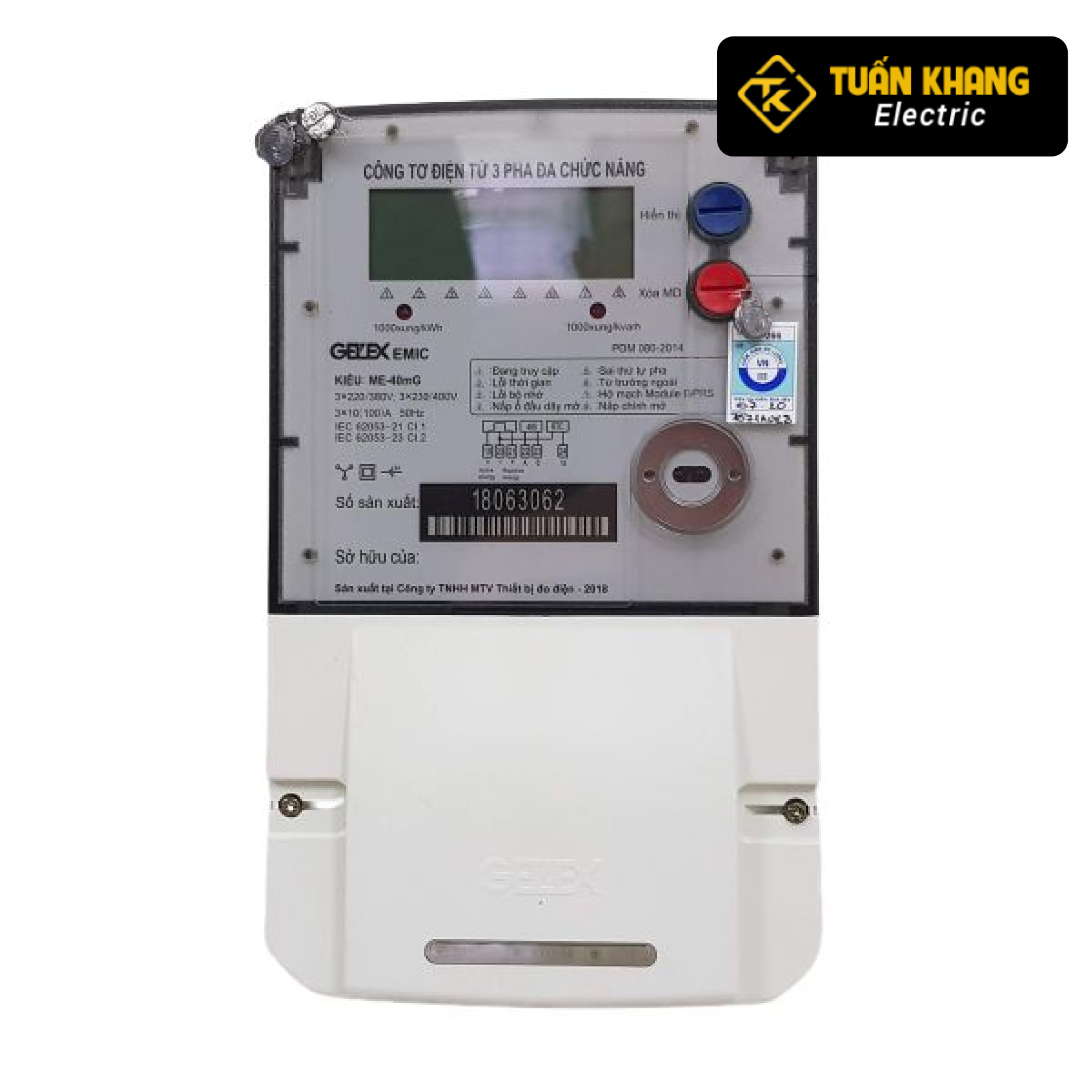

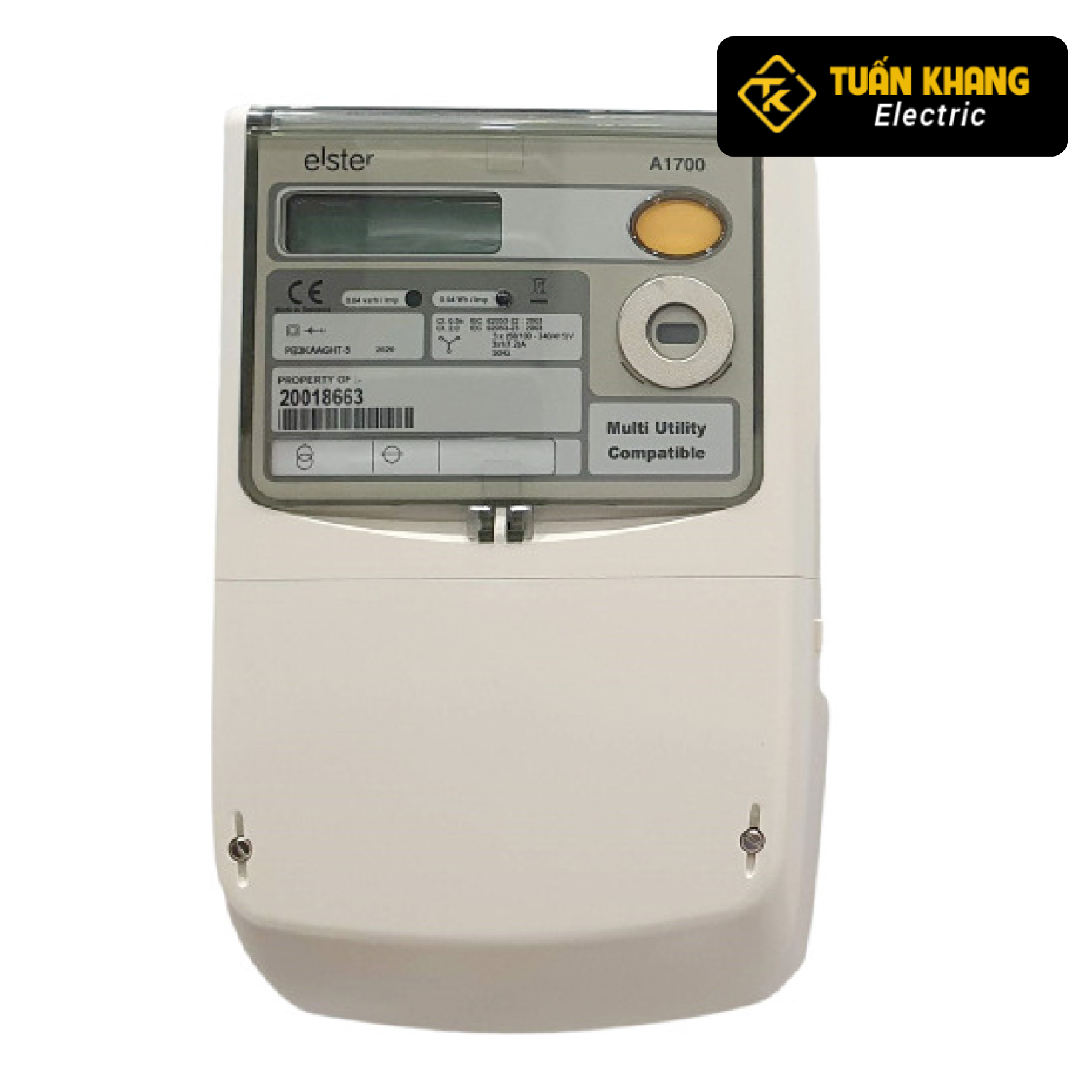

Hướng dẫn sử dụng công tơ điện tử 3 pha

1. Tính năng của công tơ điện tử 3 pha

Công tơ điện tử 3 pha được thiết kế với nhiều tính năng hiện đại nhằm cải thiện quản lý và kiểm soát tiêu thụ điện. Do đó chúng có những tính năng đặc thù như:

• - Đo đếm điện năng tác dụng theo 2 chiều giao và nhận, điện năng phản kháng theo 2 chiều giao và nhận, điện năng phản kháng theo 4 góc phần tư, điện năng biểu kiến, tích lũy vào các thanh ghi riêng biệt.
• - Tích hợp các tính năng cảnh báo như kết nối sai pha, quá áp, quá dòng. Từ đó, ngăn ngừa các trường hợp gian lận điện năng như can thiệp từ trường bên ngoài.
• - Đọc chỉ số công tơ từ xa bằng sóng vô tuyến và lưu trữ vào bộ nhớ không bay hơi trong 40 năm.
• - Khi mất điện áp một dây pha, hai dây pha, hoặc dây trung tính, công tơ vẫn làm việc bình thường và sai số đảm bảo yêu cầu thử nghiệm ảnh hưởng của điện áp không cân bằng theo tiêu chuẩn ĐLVN 237:2011.
• - Hỗ trợ phần mềm kèm theo cho phép cấu hình công tơ và lưu thành file để sử dụng lại.
• - Hỗ trợ kết nối bên ngoài với hệ thống thu thập số liệu từ xa (Modem 3G/GPRS/GSM/EDGE) thông qua cổng giao tiếp RJ45 theo chuẩn giao tiếp RS232.

>>>> Xem thêm: Công tơ điện 3 pha trực tiếp EMIC

Ngoài ra, tùy theo nhu cầu sử dụng của khách hàng, sản phẩm còn hỗ trợ các tính năng mở rộng như sau:

• - Ngăn ngừa các trường hợp gian lận điện năng như phát hiện từ trường bên ngoài.
• - Pin dự phòng cho phép hiển thị chỉ số thanh ghi tổng điện năng tác dụng chiều giao khi mất điện.
• - Đèn nền hỗ trợ chiếu sáng màn hình LCD.
• - Hiển thị đơn vị Mega (MWh, Mvarh, MVAh, MW, MVA, Mvar).
• - Hỗ trợ kết nối bên ngoài với hệ thống đo đếm từ xa.
• - Tích hợp công nghệ RF-Mesh (RF-SPIDER), sẵn sàng cho việc thu thập dữ liệu công tơ tự động.
• - Giao tiếp theo chuẩn RS485 hoặc RS422.

2. Cấu tạo của công tơ điện tử 3 pha

Cấu tạo của một công tơ điện tử 3 pha thường bao gồm các thành phần sau:

• - Module đo lường: Đây là phần chính của công tơ, có nhiệm vụ đo lường và ghi nhận dữ liệu về tiêu thụ điện. Module này thường bao gồm các cảm biến và mạch điện tử để đo lường các thông số như dòng điện, điện áp và công suất.
• - Màn hình hiển thị: Một phần màn hình được tích hợp trên công tơ để hiển thị các thông tin như tổng tiêu thụ điện, công suất, điện áp và dòng điện trên từng pha.
• - Mạch điều khiển và xử lý dữ liệu: Công tơ điện tử 3 pha thường được trang bị một mạch điều khiển và xử lý dữ liệu để thu thập, xử lý và lưu trữ thông tin về tiêu thụ điện. Mạch này cũng có nhiệm vụ gửi dữ liệu đến các hệ thống quản lý tiêu thụ điện nếu được kết nối.
• - Giao tiếp kết nối: Các công tơ điện tử 3 pha hiện đại thường có khả năng kết nối với các hệ thống quản lý tiêu thụ điện thông qua các giao tiếp như Modbus, RS-485, hoặc công nghệ IoT (Internet of Things).
• - Vỏ bảo vệ: Vỏ ngoài của công tơ được thiết kế để bảo vệ các bộ phận bên trong khỏi tác động từ môi trường bên ngoài và đảm bảo an toàn cho người sử dụng.

3. Hướng dẫn sử dụng công tơ điện tử 3 pha

Kiểm tra cài đặt ban đầu: Trước khi sử dụng, hãy kiểm tra các cài đặt ban đầu của công tơ để đảm bảo rằng nó được cấu hình đúng cho hệ thống điện của bạn. Điều này bao gồm kiểm tra cài đặt về đơn vị đo lường (V, A, kW), các thông số đo lường mặc định, và các thông số khác.

Lắp đặt và kết nối: Đảm bảo rằng công tơ được lắp đặt đúng cách và kết nối với hệ thống điện 3 pha theo hướng dẫn của nhà sản xuất. Đảm bảo rằng các kết nối dây điện được thực hiện chắc chắn và an toàn.

Bật nguồn: Bật nguồn cho công tơ bằng cách sử dụng công tắc hoặc nút nguồn tương ứng trên thiết bị.

Quan sát màn hình hiển thị: Theo dõi các thông số hiển thị trên màn hình của công tơ để xem thông tin về tiêu thụ điện, bao gồm công suất, điện năng, điện áp, dòng điện trên từng pha, và các thông số khác.

Đọc dữ liệu và ghi nhận: Nếu bạn cần ghi nhận dữ liệu tiêu thụ điện, sử dụng các chức năng trên công tơ để đọc và ghi nhận thông tin. Các công tơ điện tử 3 pha thường có khả năng lưu trữ dữ liệu tiêu thụ trong một khoảng thời gian nhất định.

Bảo trì và kiểm tra định kỳ: Thực hiện các công việc bảo trì và kiểm tra định kỳ theo hướng dẫn của nhà sản xuất để đảm bảo rằng công tơ hoạt động một cách hiệu quả và chính xác.

Liên hệ hỗ trợ kỹ thuật (nếu cần): Nếu gặp vấn đề hoặc cần hỗ trợ kỹ thuật, liên hệ với nhà sản xuất hoặc nhà cung cấp để được giúp đỡ.

Nhớ rằng, việc sử dụng công tơ điện tử 3 pha cần sự cẩn thận và tuân thủ các quy tắc an toàn điện, đặc biệt là khi làm việc với các mạch điện có điện áp cao.
